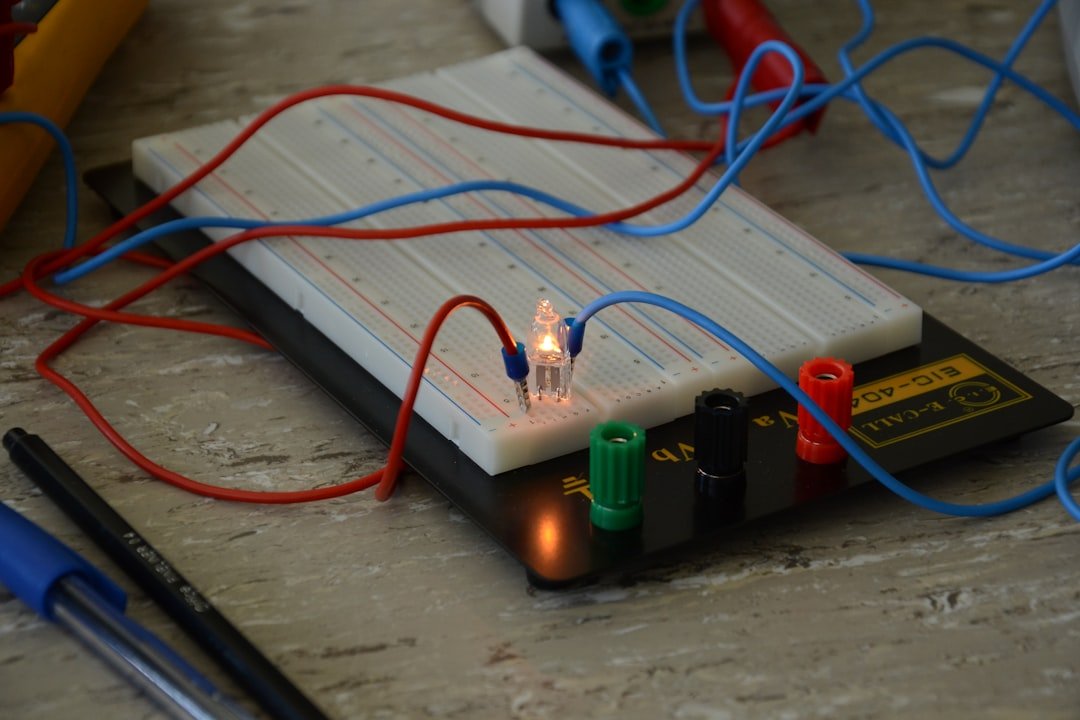

Wybierz odpowiedni rezystor dla swojej diody LED
Podłączenie diody LED bezpośrednio do źródła zasilania to najkrótsza droga do jej uszkodzenia. Dioda, w przeciwieństwie do żarówki, nie ma liniowej charakterystyki oporu. Gdy przekroczy się jej napięcie przewodzenia, gwałtownie wzrasta przepływający prąd, co prowadzi do termicznej destrukcji elementu. Kluczową rolę w zapobieganiu temu odgrywa rezystor, który pełni funkcję prostego, ale niezastąpionego regulatora i zabezpieczenia. Jego dobór nie jest skomplikowany, ale wymaga uwzględnienia kilku podstawowych parametrów.
Podstawą jest prawo Ohma, które w tym przypadku przybiera formę prostego wzoru: wartość rezystancji (R) równa się różnicy między napięciem zasilania (Vzas) a napięciem przewodzenia diody (Vf), podzielonej przez żądany prąd pracy diody (If). Wartość Vf jest charakterystyczna dla koloru i typu diody; typowo wynosi około 2V dla czerwonej, a 3-3.5V dla niebieskiej lub białej. Prąd If dla standardowych diod małej mocy to najczęściej 20 mA. Dla przykładu, podłączając białą diodę (Vf=3.2V, If=20mA) do baterii 9V, obliczamy: (9V – 3.2V) / 0.02A = 290 omów. W praktyce wybieramy najbliższą wartość dostępną w handlu, np. 270 lub 330 omów.
Wybór konkretnego rezystora wykracza jednak poza samą rezystancję. Istotna jest również moc, jaką będzie on musiał rozproszyć w postaci ciepła. Oblicza się ją, mnożąc spadek napięcia na rezystorze przez prąd. W naszym przykładzie: (9V – 3.2V) * 0.02A = 0.116W. Standardowe rezystory 0.25W (1/4W) są tu w pełni wystarczające. W układach o wyższym napięciu lub prądzie, jak w przypadku łańcuchów diod lub LED-ów mocy, ten parametr staje się krytyczny. Należy też pamiętać, że użycie zbyt dużego rezystora sprawi, że dioda będzie świecić słabo, natomiast rezystor o zbyt małej wartości, choć początkowo da jaśniejsze światło, znacząco skróci żywotność diody, a w skrajnym przypadku spowoduje jej natychmiastowe przepalenie. Dlatego traktuj te obliczenia nie jako biurokratyczny obowiązek, ale jako inwestycję w stabilność i trwałość Twojego projektu.
Przygotuj niezbędne narzędzia i komponenty
Zanim przystąpisz do montażu, kluczowe jest zgromadzenie wszystkich elementów na swoim warsztacie. Brak jednego, pozornie drobnego podzespołu może całkowicie wstrzymać pracę, prowadząc do frustracji i niepotrzebnej straty czasu. Dlatego pierwszym krokiem powinno być dokładne zapoznanie się z instrukcją lub specyfikacją projektu, a następnie stworzenie fizycznej lub cyfrowej listy kontrolnej. W przypadku elektroniki, oprócz głównych komponentów jak płytka główna czy procesor, pamiętaj o niepozornych, ale krytycznych częściach: odpowiednich śrubkach, podkładkach dystansowych, taśmie termoprzewodzącej czy zestawie kabli. Analogicznie, przy projekcie meblarskim, obok dużych płyt i zawiasów, konieczne mogą być kołki meblowe, szpilki lub klej.
Jakość narzędzi ma bezpośredni przełożenie na jakość wykonania oraz komfort pracy. Nie chodzi tu o zakup profesjonalnego, drogiego warsztatu, lecz o wybór sprawdzonego, ergonomicznego sprzętu. Na przykład, do prac precyzyjnych z elektroniką nieodzowny będzie zestaw dobrych śrubokrętów krzyżakowych i płaskich, w tym modele o małych rozmiarach, a także pęseta antystatyczna i opaska na nadgarstek chroniąca przed wyładowaniami. Dla projektów wymagających cięcia czy szlifowania, warto zainwestować w ostrza do nożyka wymienne oraz drobny papier ścierny o różnej gradacji. Kluczowe jest również odpowiednie oświetlenie stanowiska – lampka biurkowa z regulowanym ramieniem i chłodnym światłem LED znacząco redukuje zmęczenie oczu.
Przygotowanie przestrzeni jest równie istotne co przygotowanie komponentów. Zadbaj o czyste, dobrze zorganizowane i przestronne biurko. Wszystkie drobne elementy, takie jak śrubki czy rezystory, rozłóż w widoczny sposób, korzystając z małych pojemników lub organizerów. Pozwoli to nie tylko na ich szybką identyfikację, ale także zapobiegnie przypadkowemu strąceniu czy zgubieniu. Przed rozpoczęciem upewnij się, że masz dostęp do źródła zasilania dla lutownicy lub innego narzędzia, a także że zabezpieczyłeś delikatne powierzchnie przed zarysowaniami. Ten etap poświęcony na skrupulatne przygotowanie niezbędnych narzędzi i komponentów to inwestycja, która zwróci się w postaci płynnego, bezpiecznego i satysfakcjonującego procesu tworzenia.
Prawidłowo rozpoznaj wyprowadzenia diody LED
Prawidłowe zidentyfikowanie anody i katody diody LED to absolutna podstawa przed jej wlutowaniem w układ. Choć wydaje się banalne, pomyłka może skutkować nie tylko brakiem świecenia, ale w skrajnych przypadkach uszkodzeniem delikatnej struktury półprzewodnikowej. Na szczęście producenci dostarczają kilka wyraźnych wskazówek, które pozwalają bezbłędnie rozpoznać wyprowadzenia. Kluczowe jest systematyczne sprawdzenie wszystkich dostępnych cech, zaczynając od najprostszych do zaobserwowania.
Najbardziej oczywistą i wizualną wskazówką jest sama konstrukcja obudowy. W przypadku standardowych diod okrągłych, wewnętrzna elektroda jest widoczna przez przezroczysty lub półprzezroczysty plastik. Krótsza nóżka to zazwyczaj katoda, czyli biegun ujemny, podczas gdy dłuższa to anoda – biegun dodatni. Warto jednak pamiętać, że po przycięciu nóżek ta metoda traci ważność. Wtedy z pomocą przychodzi płaski rant na obudowie, zawsze znajdujący się po stronie katody. To fizyczne wcięcie jest nieomylnym znakiem, nawet gdy dioda jest już wlutowana w płytkę.
Dla diod SMD lub tych w innych obudowach, niezawodnym rozwiązaniem jest użycie multimetra z funkcją testu diod. Podłączając sondy do wyprowadzeń w trybie sprawdzania spadku napięcia, dioda zaświeci się tylko wtedy, gdy czerwoną sondę (dodatnią) przyłożymy do anody, a czarną (ujemną) do katody. To nie tylko metoda weryfikacji, ale też doskonały sposób na przetestowanie sprawności elementu. Pamiętajmy, że napięcie przewodzenia dla diod czerwonych, żółtych czy zielonych wynosi zwykle około 1,8–2,2 V, a dla niebieskich i białych nawet 3–3,6 V, co może być widoczne na wyświetlaczu miernika.
Opanowanie tej prostej sztuki identyfikacji to więcej niż uniknięcie błędu montażowego. To zrozumienie fundamentalnej zasady działania diody LED, która przewodzi prąd tylko w jednym kierunku, od anody do katody. Przyjęcie nawyku sprawdzania wyprowadzeń za każdym razem, np. zaczynając od poszukiwania rantu, a w razie wątpliwości sięgając po multimetr, gwarantuje nie tylko poprawne działanie projektu, ale także uczy metodologii pracy, gdzie dbałość o detale przekłada się na końcowy sukces.
Oblicz wartość rezystora w prosty sposób
Obliczenie wartości rezystora może wydawać się zadaniem dla specjalistów, jednak w praktyce każdy, kto ma do czynienia z podstawową elektroniką, może opanować tę umiejętność w kilka minut. Kluczem jest zrozumienie, że większość powszechnie używanych rezystorów posiada zakodowaną informację bezpośrednio na swoim korpusie w postaci kolorowych pasków. Te paski nie są ozdobą, lecz praktycznym kodem, który po rozszyfrowaniu podaje nam wartość rezystancji w omach oraz jej tolerancję. Proces ten przypomina nieco rozwiązywanie prostej zagadki, gdzie każdy kolor odpowiada konkretnej cyfrze lub mnożnikowi.
Aby praktycznie obliczyć wartość rezystora, należy ustawić go tak, by pasek tolerancji (zazwyczaj złoty, srebrny lub brązowy) znalazł się po prawej stronie. Odczyt zaczynamy od lewej. Pierwsze dwa lub trzy paski oznaczają cyfry znaczące. Na przykład, kombinacja brązowy (1), czarny (0), czerwony (2) interpretowana jest jako liczba 10, którą następnie mnożymy przez 10 podniesione do potęgi wskazanej przez trzeci pasek – w tym przypadku czerwony to 2, czyli mnożnik 100. Ostateczna wartość to 10 * 100 = 1000 omów, czyli 1 kΩ. Czwarty pasek informuje o tolerancji, czyli dopuszczalnym odchyleniu od tej wartości, co jest kluczowe dla precyzyjnych obwodów.
Warto zwrócić uwagę na istotny niuans: w dobie cyfrowej tradycyjne metody nie są jedyną opcją. Choć odczyt pasków jest fundamentalną kompetencją, to w przypadku wątpliwości lub przy pracy z miniaturowymi komponentami, nieocenionym narzędziem okazuje się zwykły multimetr. Ustawiony na pomiar rezystancji, pozwala on zweryfikować wartość w ciągu sekundy, co stanowi doskonałe uzupełnienie i weryfikację odczytu wizualnego. Praktycznym insightem jest obserwacja, że w rzeczywistych warunkach zmierzone wartości mogą nieznacznie odbiegać od teoretycznych ze względu na tolerancję, co jest zupełnie normalne. Opanowanie obu metod – manualnej i pomiarowej – daje pełną niezależność i pewność podczas majsterkowania przy dowolnym projekcie elektronicznym.
Bezpiecznie przytnij i przygotuj przewody
Przed przystąpieniem do montażu jakiegokolwiek złącza czy podłączenia urządzenia, kluczowym etapem jest właściwe przygotowanie przewodu. Wielu początkujących majsterkowiczów bagatelizuje tę czynność, co później skutkuje słabym kontaktem, przegrzewaniem się połączeń lub nawet iskrzeniem. Bezpieczne przycięcie i przygotowanie przewodu to nie tylko kwestia estetyki, ale przede wszystkim fundament niezawodności i bezpieczeństwa całej instalacji.
Pierwszym krokiem jest zawsze odłączenie napięcia i weryfikacja braku prądu za pomocą sprawdzonego próbnika. Następnie, używając odpowiednich narzędzi – najlepiej specjalnych obcinaków do kabli, a nie uniwersalnych szczypiec – dokonujemy precyzyjnego cięcia. Narzędzia przeznaczone do tego zadania zapewniają czyste, prostopadłe przecięcie bez miażdżenia lub strzępienia żył, co jest szczególnie ważne w przypadku przewodów wielożyłowych. Miażdżona końcówka traci część swojej wytrzymałości mechanicznej i może utrudniać poprawne włożenie do zacisku.
Kolejnym etapem, często pomijanym w przypadku przewodów elastycznych, jest prawidłowe usunięcie izolacji. Tu również warto sięgnąć po ściągacz izolacji, który nacina powłokę na odpowiednią głębokość, pozwalając ją zdjąć bez rysowania czy nacinania samych miedzianych żył. Dla przewodów wielożyłowych po zdjęciu izolacji zewnętrznej warto skręcić delikatnie żyły, aby zachowały porządek. W przypadku końcówek, które będą wkładane do zacisków śrubowych, warto rozważyć zastosowanie tulejek zaciskowych, które zapobiegają rozwarstwianiu się żył i zapewniają optymalny rozkład nacisku śruby. Pamiętajmy, że długość odsłoniętego metalu powinna być dokładnie taka, jak głębokość gniazda w złączu – zbyt długi fragment może prowadzić do zwarcia, a zbyt krótki do niepełnego kontaktu.
Ostatnim, symbolicznym sprawdzeniem jest wizualna inspekcja przygotowanej końcówki. Powinna być czysta, prosta i pozbawiona wszelkich zadziorów. Ten prosty rytuał, obejmujący precyzyjne cięcie, staranne oczyszczenie z izolacji i ewentualne zabezpieczenie tulejką, jest inwestycją w długoletnią i bezawaryjną pracę każdego podłączonego później urządzenia. W elektronice i elektryce często to najprostsze, manualne czynności decydują o końcowym sukcesie projektu.
Wykonaj trwałe połączenie elektryczne
Wykonanie trwałego połączenia elektrycznego to znacznie więcej niż tylko skręcenie dwóch przewodów. Jest to fundament bezpieczeństwa i niezawodności każdej instalacji, od domowego gniazdka po zaawansowane systemy przemysłowe. Kluczem sukcesu jest stworzenie połączenia o minimalnej i stabilnej rezystancji przejścia, które wytrzyma próbę czasu, wibracji oraz zmian temperatury. Nawet pozornie solidne połączenie może z czasem ulec poluzowaniu na skutek różnego rozszerzalności termicznej metali lub mikroprzemieszczeń, prowadząc do niebezpiecznego grzania się styków i potencjalnej awarii.
Podstawową zasadą jest zapewnienie jak największej powierzchni styku pomiędzy łączonymi elementami. Samo złożenie dwóch oczek przewodów jest niewystarczające. Niezastąpionym narzędziem jest tutaj dobrej jakości zaciskarka do końcówek tulejkowych, która trwale sprasowuje linki przewodu z metalową tulejką, zapobiegając ich rozwarstwianiu i utlenianiu. Dla połączeń śrubowych, takich jak te w rozdzielnicy czy gniazdku, istotne jest dokładne dokręcenie śruby z odpowiednim momentem – zbyt słabe poluzuje się, a zbyt mocne może uszkodzić gwint lub przeciąć żyłę. Warto pamiętać, że przewody wielodrutowe wymagają zawsze zastosowania końcówek, podczas gdy pojedyncze sztywne żyły można łączyć bezpośrednio.
Nowoczesne rozwiązania idą jednak o krok dalej. W profesjonalnych zastosowaniach coraz powszechniejsze stają się połączenia zgrzewane lub lutowane, które tworzą niemal jednorodną strukturę metalurgiczną, eliminując problem utleniania na granicy styków. Dla majsterkowiczów doskonałą alternatywą dla tradycyjnych bloczków śrubowych są złącza samozaciskowe, które wykorzystują sprężynującą płytkę do równomiernego i trwałego dociśnięcia przewodu. Niezależnie od metody, końcowym, często pomijanym etapem jest staranne zaizolowanie miejsca połączenia. Powinno się użyć odpowiedniej taśmy elektroizolacyjnej, nakładanej z naciągiem i z zachodzeniem na siebie, lub termokurczliwej koszulki, która pod wpływem ciepła szczelnie obkurcza się wokół przewodów, tworząc mechaniczną i środowiskową barierę ochronną. Taka dbałość o detal gwarantuje, że prąd będzie płynął wyłącznie tam, gdzie powinien, przez wiele lat.
Przetestuj i rozwiąż typowe problemy z działaniem obwodu
Po złożeniu obwodu elektronicznego moment, w którym naciskamy włącznik, jest kluczowy. Często jednak zamiast oczekiwanego działania, spotykamy się z ciszą lub nieprawidłową pracą układu. Pierwszym i najważniejszym krokiem w rozwiązywaniu takich problemów jest systematyczne podejście. Zamiast chaotycznego dotykania elementów, rozpocznij od wizualnej inspekcji połączeń. Nawet doświadczeni konstruktorzy czasem przegapią zwarcie spowodowane odrobiną cyny lub luźny przewód. Upewnij się, że wszystkie komponenty są wpięte we właściwe miejsca i z właściwą polaryzacją – dioda LED czy kondensator elektrolityczny włączone odwrotnie po prostu nie będą działać.
Kolejnym fundamentalnym etapem jest weryfikacja zasilania, która rozwiązuje większość typowych problemów. Użyj multimetru, by sprawdzić napięcie na zaciskach zasilacza lub baterii pod obciążeniem, a następnie bezpośrednio na pinach układu scalonego. Pamiętaj, że napięcie nominalne na źródle może spaść pod obciążeniem, jeśli bateria jest słaba lub zasilacz nie ma odpowiedniej mocy. Jeśli obwód zawiera mikrokontroler, sprawdź także napięcie na jego wyprowadzeniu reset, ponieważ niestabilne zasilanie może utrzymywać go w ciągłym restarcie. To częsta przyczyna pozornej całkowitej bezczynności układu.
Gdy zasilanie jest w porządku, czas na śledzenie sygnału. W obwodach analogowych, takich jak wzmacniacze czy proste generatory, pomocny może być oscyloskop. Pozwala on zobaczyć, czy sygnał jest w ogóle generowany i jak kształtuje się na kolejnych stopniach układu. W prostszych przypadkach wystarczy multimetr w trybie pomiaru napięcia stałego i zmiennego. Kluczowe jest porównanie zmierzonych wartości z oczekiwaniami wynikającymi z dokumentacji lub obliczeń – na przykład spadek napięcia na rezystorze w szeregu z diodą może wiele powiedzieć o płynącym prądzie. W obwodach cyfrowych warto sprawdzić stan logiczny kluczowych pinów, upewniając się, że linie wejściowe nie „wiszą w powietrzu”, co może prowadzić do losowych i nieprzewidywalnych stanów.
Ostatnią linią obrony jest izolacja i test poszczególnych bloków funkcjonalnych. Jeśli to możliwe, odłącz część układu i przetestuj ją osobno. Na przykład, w prostej stacji pogodowej z czujnikiem i wyświetlaczem, najpierw upewnij się, że sam czujnik komunikuje się poprawnie z mikrokontrolerem, a dopiero potem diagnozuj segmenty wyświetlacza. Często problem leży nie w nowym, skomplikowanym układzie, ale w pozornie trywialnym interfejsie między dwoma modułami, takim jak nieprawidłowo podciągnięta linia danych lub brakujące połączenie masy. Cierpliwość i metoda „dziel i rządź” są tu znacznie skuteczniejsze niż przypadkowe podmienianie elementów.
