Przygotowanie samochodu do montażu: Czego potrzebujesz przed rozpoczęciem?
Przed przystąpieniem do fizycznego montażu jakiegokolwiek elementu wyposażenia dodatkowego w samochodzie, kluczowe jest zgromadzenie odpowiednich zasobów. Podstawą jest oczywiście sam zestaw lub część, którą planujemy zainstalować, ale równie istotne jest posiadanie właściwych narzędzi. Nie chodzi tu o improwizację z domowym śrubokrętem, lecz o dobór przyrządów adekwatnych do precyzyjnej pracy w często ciasnej przestrzeni. Warto zaopatrzyć się w zestaw kluczy nasadowych z przedłużaczami i przegubami, dobrej jakości śrubokręty, w tym te o profilu Torx, coraz powszechniej stosowane w nowych autach, oraz szczypce i zaciski. Inwestycja w narzędzia do delikatnego demontażu plastikowych listew i paneli, tzw. „łopatki”, uchroni nas przed nieestetycznymi zarysowaniami.
Równie ważna jak fizyczne akcesoria jest wiedza. Niezastąpionym elementem przygotowania powinna być dokumentacja techniczna, czyli schematy połączeń elektrycznych dla danego modelu i roku produkcji, często dostępne w formie cyfrowej. Próba podpięcia się do instalacji „na oko” może skończyć się zwarciem lub uszkodzeniem sterownika. Równolegle, poświęcenie czasu na obejrzenie kilku filmów instruktażowych lub przeczytanie forów dedykowanych konkretnemu modelowi samochodu często ujawnia niuanse niewidoczne w suchych instrukcjach, na przykład lokalizację ukrytych zatrzasków czy specyficzną kolejność czynności.
Ostatnim, często pomijanym, ale krytycznym zasobem jest czas i odpowiednie warunki. Montaż, nawet prostego zestawu świateł do jazdy dziennej, rzadko kończy się w przewidzianym przez nas kwadransie. Warto zarezerwować sobie przynajmniej podwójną ilość czasu, by pracować bez pośpiechu, który jest głównym sprzymierzeńcem błędów. Prace najlepiej prowadzić w suchym, dobrze oświetlonym miejscu, a drobne elementy mocujące rozkładać na organizatorze lub białym ręczniku, co zapobiega ich zgubieniu. Pamiętajmy, że staranne przygotowanie to nie przeszkoda, lecz gwarancja, że proces montażu przebiegnie sprawnie, a jego efekt będzie trwały i profesjonalny.
Demontaż starego zderzaka krok po kroku – bez stresu i uszkodzeń
Demontaż starego zderzaka to zadanie, które wielu majsterkowiczów może wykonać samodzielnie, oszczędzając przy tym czas i pieniądze. Kluczem do sukcesu jest cierpliwość i systematyczne podejście, które pozwoli uniknąć uszkodzenia sąsiadujących elementów karoserii czy przewodów. Pierwszym, absolutnie niezbędnym krokiem, jest zabezpieczenie pojazdu. Upewnij się, że samochód stoi na równej, twardej powierzchni, a koła są zabezpieczone przed przetoczeniem. Odłącz również ujemny biegun akumulatora, co wyeliminuje ryzyko przypadkowego zwarcia, szczególnie jeśli w zderzaku zintegrowane są światła lub czujniki parkowania.
Następnie warto poświęcić kilka minut na dokładną inspekcję. Obejrzyj zderzak ze wszystkich stron, szukając punktów mocowania – są to zwykle śruby, wkręty plastikowe (tzw. „kołki rozporowe”) lub klipsy, często ukryte pod uszczelkami, w nadkolach lub za atrapą chłodnicy. W nowszych modelach samochodów kluczowe bywa zdemontowanie lamp lub odkręcenie elementów z wnęki koła, aby dostać się do mocowań bocznych. Pamiętaj, że siła to ostatnie, po co powinieneś sięgać. Jeśli element nie chce się odłączyć, prawdopodobnie istnieje jeszcze niewykryte połączenie. Użycie zbyt dużej siły może skończyć się pęknięciem plastiku, którego naprawa będzie kosztowniejsza niż sam demontaż.
Gdy wszystkie widoczne i ukryte śruby zostaną usunięte, przychodzi czas na delikatne oddzielenie zderzaka od reszty nadwozia. Najlepiej pracować z pomocą drugiej osoby, która będzie podtrzymywać element, zapobiegając jego nagłemu opadnięciu i zerwaniu pozostałych przewodów. Zderzak jest zwykle połączony z podwoziem za pomocą prowadników lub dodatkowych wsporników, które wymagają uważnego wyciągnięcia. Jeśli w trakcie demontażu napotkasz na opór, sprawdź, czy nie pozostały niewidoczne klipsy w dolnej części. Finalnie, po odsunięciu zderzaka od karoserii, ostrożnie odłącz wszystkie złącza elektryczne prowadzące do czujników lub przeciwmgielnych świateł, naciskając na ich zabezpieczające zatrzaski. Po odpięciu wtyczek, stary zderzak jest gotowy do zdjęcia. Takie metodyczne działanie nie tylko chroni auto przed uszkodzeniami, ale także przygotowuje czystą przestrzeń do precyzyjnego montażu nowego elementu.
Gdzie i jak zamontować moduł centralny? Kluczowe punkty mocowania
Wybór odpowiedniego miejsca na moduł centralny systemu inteligentnego domu to decyzja, która rzutuje na niezawodność całej instalacji. Kluczowe punkty mocowania nie dotyczą wyłącznie fizycznego przymocowania urządzenia do ściany, ale przede wszystkim strategicznej lokalizacji, która zapewni optymalny zasięg komunikacji z pozostałymi elementami systemu, takimi jak czujniki czy sterowniki. Idealnym miejscem jest centralny punkt budynku, często korytarz lub przedpokój, co pozwala na równomierną dystrybucję sygnału. Należy unikać ukrywania urządzenia w metalowych szafkach lub w bezpośrednim sąsiedztwie dużych urządzeń elektrycznych, które mogą generować zakłócenia. Pamiętajmy, że ściany nośne, zwłaszcza żelbetowe, mogą znacząco tłumić sygnał, dlatego w wielopoziomowych domach rozważa się niekiedy montaż w pobliżu klatki schodowej.
Sam proces mocowania modułu centralnego wymaga dbałości o kilka praktycznych aspektów. Urządzenie powinno znaleźć się w miejscu z łatwym dostępem do gniazdka sieciowego oraz stabilnego zasilania, co jest często pomijanym, lecz newralgicznym wymogiem. Wiele modeli posiada dedykowane uchwyty lub otwory montażowe umożliwiające zamocowanie na ścianie lub półce. Jeśli decydujemy się na montaż ścienny, warto sprawdzić, czy w wybranym punkcie nie przebiegają instalacje (elektryczna, wodna), a następnie użyć solidnych kołków rozporowych dopasowanych do typu ściany. Moduł nie powinien być narażony na bezpośrednie działanie promieni słonecznych, nadmierne wibracje czy wilgoć – klasyczna lokalizacja za telewizorem może być zatem ryzykowna ze względu na ciepło emitowane przez sprzęt.
Ostatecznie, montaż modułu centralnego to połączenie logistyki sygnału radiowego z codzienną ergonomią użytkowania. Nawet najlepiej skonfigurowane urządzenie stanie się uciążliwe, jeśli umieścimy je w miejscu, gdzie utrudniony będzie dostęp do przycisku reset czy wskaźników diagnostycznych. Przed ostatecznym przykręceniem obudowy warto przeprowadzić test zasięgu z tymczasowo podłączonym modułem, sprawdzając komunikację z najbardziej oddalonymi czujnikami. Taka praktyczna weryfikacja pozwala uniknąć późniejszych problemów z tzw. martwymi strefami w sieci i zapewnia, że kluczowe punkty mocowania zostały wybrane nie tylko teoretycznie, ale i w oparciu o realne warunki panujące w naszym mieszkaniu.
Podłączanie czujników do modułu: Rozplątanie kolorowej wiązki przewodów
Pierwsze spojrzenie na plątaninę przewodów wychodzących z czujników może przyprawić o zawrót głowy. Kluczem do uporządkowania tego chaosu jest jednak prosta zasada: kolor to tylko wskazówka, a nie święty nakaz. Producenci często stosują pewną konwencję kolorystyczną – czerwony dla zasilania, czarny lub niebieski dla masy, a żółty lub zielony dla sygnału – ale nie jest to żelazna reguła. Zawsze bezwzględnym punktem wyjścia musi być dokumentacja techniczna konkretnego czujnika. To ona jest mapą skarbu, która precyzyjnie wskaże, który pin odpowiada za dostarczenie napięcia, który jest wyjściem danych, a który pełni funkcję uziemienia. Założenie, że „czerwony to plus”, może się okazać zgubne, jeśli dany model używa innego standardu, co w najlepszym przypadku skończy się brakiem reakcji układu, a w najgorszym – dymem i uszkodzeniem komponentów.
Po zidentyfikowaniu funkcji przewodów przychodzi czas na fizyczne połączenie z modułem, takim jak Arduino czy Raspberry Pi. Tutaj istotna jest nie tylko poprawność, ale i trwałość połączenia. Chwilowe zetknięcie drucików może dać złudzenie sukcesu, ale w dłuższej perspektywie prowadzi do frustracji i błędów odczytu. Warto od razu zainwestować czas w zastosowanie lutowania, zacisków typu „goldpin” lub przynajmniej solidnej listwy stykowej. Praktycznym insightem jest również zarządzanie długością przewodów – zbyt długie mogą działać jak antena, podatna na zakłócenia elektromagnetyczne, szczególnie przy czujnikach analogowych. Rozsądne jest ich przycięcie na miarę, co zwiększy niezawodność całego systemu.
Ostatnim, często pomijanym etapem, jest zabezpieczenie połączeń przed czynnikami zewnętrznymi. Nawet idealnie podłączony czujnik, którego przewody luźno zwisają, jest narażony na przypadkowe szarpnięcie, które może wyrwać gniazdo z płytki głównej. Kilka prostych środków, takich jak użycie opasek kablowych do uporządkowania wiązki oraz zastosowanie kleju termotopliwego lub taśmy piankowej do unieruchomienia miejsca połączenia z płytką, znacząco podnosi żywotność prototypu. Pamiętajmy, że elektronika majsterkowicza rzadko żyje w sterylnych warunkach laboratoryjnych. Te kilka minut poświęcone na porządne rozplątanie, identyfikację i zabezpieczenie kolorowej wiązki przewodów zaprocentuje stabilną pracą czujników i oszczędzi wielu godzin późniejszego debugowania kapryśnego układu.
Integracja z elektryką pojazdu: Bezpieczne znalezienie plusa, minusa i sygnału cofania

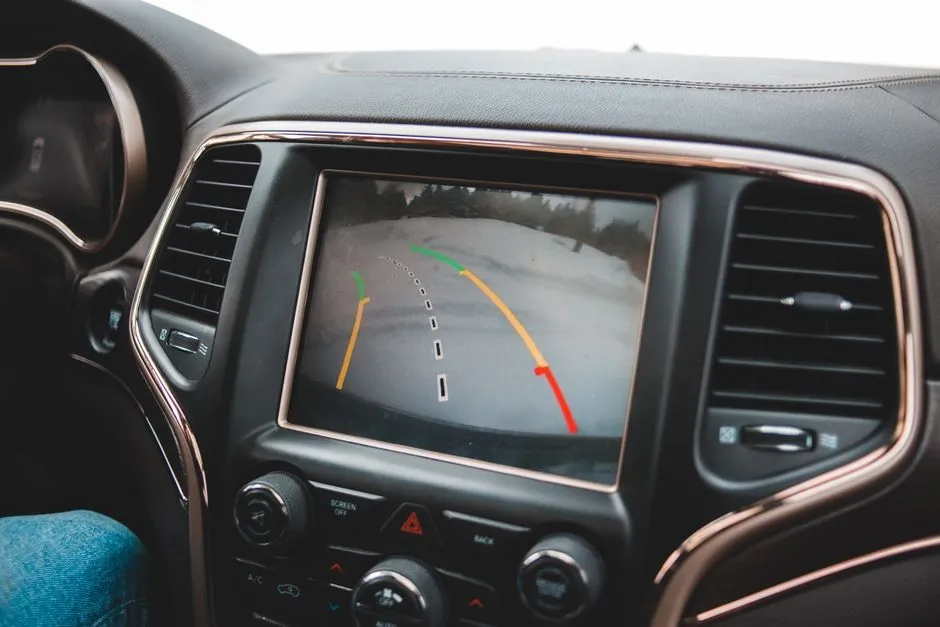

Podłączenie dodatkowego urządzenia, takiego jak kamera cofania czy system multimedialny, wymaga starannego i bezpiecznego dostępu do instalacji elektrycznej pojazdu. Kluczowym, a często pomijanym, etapem jest precyzyjne zlokalizowanie trzech kluczowych przewodów: stałego plusa, masy oraz sygnału aktywującego się podczas wrzucenia wstecznego. Nieprawidłowe podpięcie może prowadzić do uszkodzenia elektroniki samochodowej, ciągłego rozładowania akumulatora lub błędnego działania instalowanego sprzętu. W nowoczesnych autach, gdzie okablowanie jest gęste i często wielokolorowe, nie można polegać wyłącznie na intuicji czy uniwersalnych schematach kolorystycznych, które różnią się między producentami i modelami.
Najbezpieczniejszym punktem wyjścia jest identyfikacja sygnału cofania, gdyż jego napięcie pojawia się tylko w określonej sytuacji. W tym celu niezastąpionym narzędziem jest prosty tester napięcia lub multimetr. Po odszukaniu bezpiecznika obwodu lamp cofania w skrzynce bezpiecznikowej, należy sprawdzić, który z pinów pod spodem staje się napięciem przy włączonym zapłonie i wrzuconym biegu wstecznym. To właśnie ten przewód będzie nośnikiem sygnału. Dzięki temu unikamy pomyłki z innymi obwodami, np. oświetlenia wnętrza, które również bywają aktywne przy włączonym zapłonie.
Znalezienie stałego plusa wymaga podobnej metodyki, lecz szukamy napięcia obecnego niezależnie od pozycji kluczyka. Masa natomiast to zwykle metalowy punkt karoserii lub negatywny zacisk akumulatora, ale w obwodach pomocniczych często wykorzystuje się dedykowane przewody uziemiające, oznaczone czarną lub brązową izolacją. Warto pamiętać, że bezpośrednie podpięcie do akumulatora, choć skuteczne, powinno być ostatecznością; lepszym rozwiązaniem jest wykorzystanie już istniejących, zabezpieczonych bezpiecznikiem punktów w istniejącej wiązce, co minimalizuje ryzyko zwarć. Ostatecznie, każdorazowe połączenie warto zabezpieczyć odpowiednim bezpiecznikiem, umieszczonym jak najbliżej źródła poboru, co stanowi najważniejszy element ochrony zarówno dla pojazdu, jak i nowej instalacji.
Kalibracja czujników dla idealnej dokładności – test na własnym podjeździe
Kalibracja czujników w naszych samochodach, smartfonach czy systemach domowej automatyki często wydaje się abstrakcyjną procedurą, zarezerwowaną dla serwisantów z profesjonalnym sprzętem. Tymczasem wiele nowoczesnych urządzeń, zwłaszcza te związane z nawigacją czy pomiarem ruchu, pozwala na wykonanie tego kluczowego procesu we własnym zakresie. Idea jest prosta: czujniki, takie jak akcelerometr czy żyroskop, z czasem mogą generować drobne błędy, które kumulują się, prowadząc do zauważalnych nieścisłości. Prosta kalibracja to nic innego jak przywrócenie im punktu odniesienia, wykorzystując stabilne i znane warunki otoczenia.
Właśnie tutaj z pomocą przychodzi… własny podjazd lub podobna, płaska i pozioma powierzchnia. To idealne, kontrolowane laboratorium dla większości czujników związanych z pozycjonowaniem. Proces dla typowego systemu nawigacji w samochodzie lub aplikacji mobilnej często sprowadza się do powolnego, kilkukrotnego obrócenia urządzenia wokół wszystkich osi na tej równej przestrzeni. Chodzi o to, by czujnik mógł odczytać wzorce ziemskiej grawitacji i pola magnetycznego bez zakłóceń od nachylenia czy metalowych elementów konstrukcyjnych budynku. Wykonanie tej procedury na podjeździe, z dala od dużych stalowych ram czy podziemnych instalacji, minimalizuje ryzyko zniekształceń.
Warto potraktować tę czynność jako cykliczne przeglądy, podobne do sprawdzania ciśnienia w oponach. Jeśli zauważasz, że mapa w twoim samochodzie pokazuje, że jedziesz równolegle do ulicy, choć faktycznie znajdujesz się na niej, lub kompas w smartfonie uparcie wskazuje błędny kierunek, jest to wyraźny sygnał do rekali bracji. Zaniedbanie tego może prowadzić do frustrujących konsekwencji, na przykład przedwczesnego lub opóźnionego głosowego polecenia skrętu w nawigacji. Regularna, samodzielna kalibracja w znanym otoczeniu to zatem nie tylko dbałość o technikę, ale także inwestycja w codzienny komfort i pewność, że otrzymywane dane są wiarygodne. To drobny gest, który utrzymuje łączność między cyfrowym modelem urządzenia a fizyczną rzeczywistością.
Końcowy audyt i rozwiązywanie typowych problemów po instalacji
Po zakończeniu głównych prac instalacyjnych, kluczowym etapem jest przeprowadzenie szczegółowego audytu końcowego. Nie jest to jedynie formalność, lecz praktyczna procedura, która ma na celu zweryfikowanie, czy system działa jako spójna całość, zgodnie z założeniami projektowymi. W trakcie tego przeglądu należy skrupulatnie sprawdzić wszystkie interfejsy, połączenia oraz konfiguracje, a także przeprowadzić testy obciążeniowe w warunkach symulujących normalną pracę. Taki audyt pozwala wychwycić drobne niedoróbki, które mogły umknąć podczas montażu, takie jak luźne złącza, nieoptymalne ustawienia oprogramowania czy niewłaściwe zarządzanie zasilaniem. To ostatnie sprawdzenie jest inwestycją w przyszłą bezawaryjność.
Nawet przy starannej instalacji mogą pojawić się typowe problemy, których rozwiązanie często leży w obszarze wzajemnych relacji między komponentami. Częstym wyzwaniem jest na przykład niestabilność działania systemu, objawiająca się losowymi restartami lub zawieszeniami. Zamiast od razu podejrzewać wadliwy sprzęt, warto przeanalizować logi systemowe, które często wskazują na konflikty sterowników lub niedostateczne chłodzenie krytycznych podzespołów. Innym powszechnym zjawiskiem są problemy z wydajnością sieciową w nowo wdrożonych rozwiązaniach bezprzewodowych. Ich źródłem bywa nie tyle słaby sygnał, co zakłócenia od sąsiednich sieci lub nieodpowiednie umiejscowienie punktu dostępowego, które można zdiagnozować za pomocą prostych aplikacji analizujących widmo częstotliwości.
Finalny audyt to również idealny moment, aby skonfrontować działanie systemu z oczekiwaniami końcowych użytkowników. Czasem technicznie poprawna instalacja nie przekłada się na intuicyjność i komfort użytkowania. Warto zaobserwować, czy interfejs jest responsywny, czy procesy biznesowe zostały poprawnie zautomatyzowane i czy zgłaszane są jakiekolwiek subiektywne trudności. Rozwiązanie tych ostatnich problemów często wymaga nie ingerencji technicznej, lecz drobnych korekt w interfejsie lub krótkiego szkolenia. Podejście, które łączy rygorystyczną weryfikację techniczną z uwzględnieniem perspektywy człowieka, stanowi najpewniejszą drogę do pełnego sukcesu wdrożeniowego i długoterminowego zadowolenia z nowej technologii.
