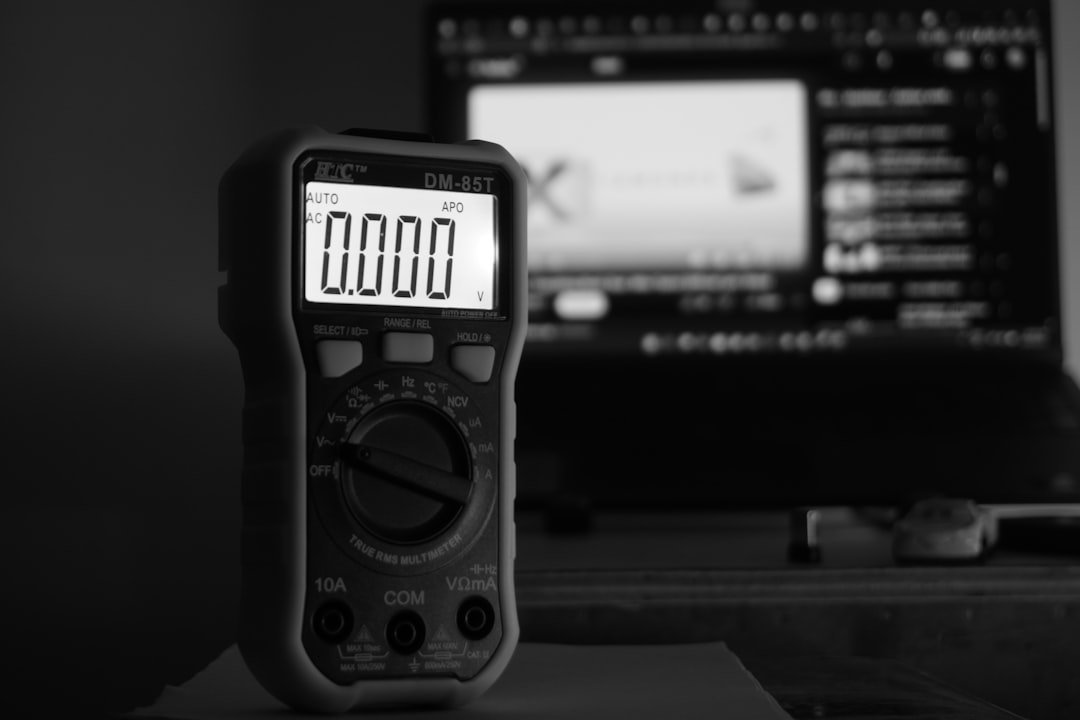

Wybierz odpowiedni amperomierz do swojego zadania
Wybór odpowiedniego amperomierza może znacząco wpłynąć na efektywność i bezpieczeństwo pracy, dlatego warto poświęcić chwilę na analizę własnych potrzeb. Podstawową kwestią jest określenie, czy mierzymy prąd stały (DC) czy przemienny (AC), ponieważ wiele podstawowych multimetrów mierzy tylko ten pierwszy. Dla prądu przemiennego, szczególnie w instalacjach domowych, niezbędny będzie model z cęgami pomiarowymi, który pozwala na bezkontaktowy i bezpieczny odczyt wartości przez rozsunięcie szczęk wokół przewodu. To rozwiązanie jest nieocenione dla elektryków, ale także dla majsterkowiczów chcących sprawdzić obciążenie domowej instalacji.
Kolejnym kluczowym parametrem jest zakres pomiarowy. Jeśli planujesz prace przy elektronice, gdzie wartości sięgają zaledwie miliamperów, potrzebujesz precyzyjnego urządzenia o wysokiej rozdzielczości. Z kolei dla pomiarów w samochodzie lub przy domowych zabezpieczeniach konieczny będzie zakres sięgający co najmniej 10 A. Warto zwrócić uwagę na sposób podłączenia – pomiary wysokoprądowe wymagają często osobnego gniazda w multimetrze i użycia specjalnej sondy, co jest istotne dla ochrony przed uszkodzeniem. Przykładowo, próba zmierzenia rozruchu silnika za pomocą niewłaściwego ustawienia może skończyć się przepalonym bezpiecznikiem wewnątrz miernika.
Ostateczna decyzja powinna uwzględniać także częstotliwość wykonywanych pomiarów. Dla okazjonalnego użytku domowego wystarczy solidny multimetr z podstawowymi funkcjami, który zmierzy napięcie, rezystancję i prąd. Dla regularnych, profesjonalnych zastosowań, rozsądnie jest rozważyć zakup dedykowanego miernika cęgowego z funkcjami takimi jak pomiar wartości szczytowej (inrush) dla rozruchów lub rejestracja danych. Pamiętaj, że wybierając amperomierz, inwestujesz nie tylko w urządzenie, ale przede wszystkim w rzetelność danych i własne bezpieczeństwo, dlatego lepiej postawić na sprawdzoną markę z odpowiednimi certyfikatami niż na najtańszą, nieznaną konstrukcję.
Przygotuj obwód i zadbaj o bezpieczeństwo przed pomiarem
Przed przystąpieniem do jakichkolwiek pomiarów, kluczowym etapem jest właściwe przygotowanie obwodu oraz zadbanie o własne bezpieczeństwo. Zaniedbanie tych kroków może prowadzić nie tylko do uszkodzenia delikatnej aparatury pomiarowej, ale przede wszystkim do poważnego zagrożenia dla zdrowia. Praca z napięciem, nawet pozornie niskim, wymaga szacunku i metodycznego podejścia. Zawsze należy zacząć od odłączenia zasilania obwodu z sieci i odczekania kilku minut, jeśli pracujemy z elementami mogącymi magazynować ładunek, takimi jak duże kondensatory. Warto dodatkowo sprawdzić multimetrem obecność napięcia na kluczowych punktach przed bezpośrednim kontaktem.
Przygotowanie obwodu do pomiaru to nie tylko kwestia bezpieczeństwa, ale także gwarancja wiarygodności odczytów. W praktyce oznacza to konieczność odizolowania fragmentu układu, który ma być badany. Często wymaga to fizycznego rozłączenia jednego z jego elementów – na przykład wypięcia nogi rezystora czy tranzystora z płytki drukowanej. Pomiar „w miejscu”, gdy element jest wciąż połączony z resztą obwodu, może dać wyniki znacząco zniekształcone przez równoległe ścieżki prądowe. To częsty błąd początkujących, który prowadzi do błędnych diagnoz. Multimetr w trybie pomiaru rezystancji lub sprawdzania diod zasila mierzony element niskim napięciem, a sąsiadujące podzespoły mogą tworzyć alternatywne ścieżki dla tego prądu, fałszując wynik.
Ostatnim, choć nie mniej ważnym, elementem jest przygotowanie samego przyrządu pomiarowego. Upewnij się, że przewody pomiarowe są w dobrym stanie, bez przetarć izolacji, a wtyki solidnie włożone w odpowiednie gniazda multimetru. Wybór właściwej funkcji i zakresu pomiarowego to podstawa. Próba pomiaru napięcia przy ustawionym trybie pomiaru prądu to niemal pewna droga do przepalenia wewnętrznej bezpieczki miernika, a w skrajnych przypadkach do groźnego łuku elektrycznego. Pamiętaj, że dobre praktyki są uniwersalne – czy pracujesz nad niskonapięciową płytką Arduino, czy sprawdzasz obwód w domowej rozdzielnicy, zasada „najpierw bezpieczeństwo, potem pomiar” pozostaje niezmienna. Ten metodyczny nawyk jest cechą wyróżniającą doświadczonego elektronika od amatora.
Podłącz amperomierz szeregowo w obwodzie elektrycznym
Podstawową zasadą, o której należy pamiętać przy pracy z amperomierzem, jest konieczność jego szeregowego włączenia w obwód. Oznacza to, że przyrząd staje się integralną częścią ścieżki, którą płynie prąd, niczym kolejny odcinek rury, przez który musi przepłynąć cała woda. W praktyce realizuje się to poprzez przerwanie obwodu w wybranym punkcie i podłączenie zacisków miernika tak, aby prąd, który chcemy zmierzyć, wpływał do jednego zacisku i wypływał z drugiego, kierując się dalej do pozostałych elementów. Błędem, który może skutkować uszkodzeniem urządzenia, jest podłączenie równoległe, analogiczne do wpięcia woltomierza – w takim przypadku bardzo niska wewnętrzna rezystancja amperomierza spowodowałaby zwarcie źródła napięcia.
Aby pomiar był bezpieczny i dokładny, kluczowe jest odpowiednie przygotowanie. Przede wszystkim, zawsze zaczynamy od wyłączenia zasilania obwodu lub odłączenia źródła napięcia. Następnie szacujemy spodziewany zakres natężenia prądu, wybierając na mierniku odpowiednio wysoki zakres pomiarowy; jeśli nie jesteśmy pewni, zaczynamy od najwyższego, stopniowo przechodząc do niższych, by uniknąć przeskalowania. W obwodach prądu stałego zwracamy uwagę na polaryzację – prąd powinien wpływać do zacisku oznaczonego „+” lub czerwoną wtyczką. Dopiero po sprawdzeniu wszystkich połączeń można ponownie zasilić obwód i odczytać wartość.
Warto zrozumieć, dlaczego to połączenie szeregowe jest tak istotne. Amperomierz projektuje się tak, aby jego opór wewnętrzny był możliwie bliski zeru. Ma to na celu minimalizację wpływu przyrządu na badany obwód – idealny amperomierz nie powinien zmieniać wartości mierzonego prądu. Gdybyśmy podłączyli go równolegle do elementu, właśnie ten znikomy opór stworzyłby drogę o bardzo niskim oporze dla prądu, który zgodnie z prawem Ohma popłynie tam masowo, skutecznie omijając pierwotną ścieżkę. To nie tylko zafałszuje pomiar, ale przede wszystkim spowoduje przepływ dużego, niekontrolowanego prądu przez sam miernik, co najczęściej kończy się przepaleniem wewnętrznej bezpieczkówki lub całej elektroniki. Zatem szeregowe włączenie to nie tylko procedura, ale fizyczna konieczność wynikająca z zasady działania tego niezbędnego narzędzia.
Ustaw właściwy zakres pomiarowy na urządzeniu
Wybór odpowiedniego zakresu pomiarowego to często pomijany, lecz kluczowy krok, który decyduje o wiarygodności odczytów. Pomyśl o tym jak o rozmowie z urządzeniem – zadasz zbyt ogólne pytanie, a otrzymasz mało precyzyjną odpowiedź; zawęzisz je zbyt mocno, a rozmowa w ogóle nie dojdzie do skutku. Każdy miernik, czy to multimetr, oscyloskop, czy czujnik ciśnienia, ma swoje granice, w których pracuje optymalnie. Ustawienie zakresu zbyt wysokiego, np. pomiar napięcia 5V na zakresie 1000V, sprawi, że rozdzielczość przyrządu będzie niska, a błąd względny znaczący – drobne, ale istotne wahania napięcia po prostu znikną w niedokładności skali.
Z drugiej strony, próba zmierzenia sygnału przekraczającego wybrany zakres to prosta droga do uszkodzenia sprzętu lub, w najlepszym razie, do zobaczenia komunikatu „overload”. Nowoczesne urządzenia z funkcją auto-range wydają się rozwiązaniem problemu, jednak ich użycie ma swoje wady. Automatyczny dobór zakresu jest wolniejszy, co może utrudnić śledzenie dynamicznie zmieniających się sygnałów, a także zużywa więcej energii baterii. Dlatego w pracy laboratoryjnej lub serwisowej, gdzie czas i precyzja są kluczowe, ręczne ustawienie właściwego zakresu pozostaje złotym standardem.
Praktyczną zasadą jest rozpoczęcie od najwyższego dostępnego zakresu, jeśli wartość mierzonej wielkości jest nieznana, a następnie stopniowe jego obniżanie, aż do uzyskania najbardziej szczegółowego, ale nie przesterowanego odczytu. Na przykład, przy testowaniu nieznanego napięcia w gnieździe sieciowym, zacznij od ustawienia multimetru na 750V AC, a potem, widząc wynik około 230V, przełącz się na zakres 300V lub 600V AC dla lepszej rozdzielczości cyfrowej ostatnich miejsc dziesiętnych. Pamiętaj, że właściwy zakres pomiarowy to nie tylko kwestia ochrony sprzętu, ale przede wszystkim akt dbałości o jakość pozyskiwanych danych, które stanowią podstawę każdej trafnej diagnozy lub decyzji inżynierskiej.
Przeprowadź pomiar i odczytaj wartość natężenia
Przeprowadzenie poprawnego pomiaru natężenia prądu jest kluczowe dla diagnostyki obwodów elektrycznych i elektroniki. W przeciwieństwie do pomiaru napięcia, który odbywa się równolegle do badanego elementu, aby odczytać wartość natężenia, musimy przerwać obwód i włączyć miernik w szereg. Oznacza to, że cały prąd płynący przez dany fragment układu musi przepłynąć przez urządzenie pomiarowe. Przed przystąpieniem do pracy zawsze upewnij się, że miernik jest przełączony na odpowiedni zakres pomiaru prądu stałego (A=) lub przemiennego (A~), a przewód pomiarowy znajduje się w gnieździe oznaczenonym „A” lub „mA”. Pomyłka i pozostawienie go w gnieździe do pomiaru napięcia przy próbie odczytu natężenia skutkuje zwykle zwarciem i uszkodzeniem sprzętu.
W praktyce amatorskiej i hobbystycznej najczęściej korzysta się z pośredniej metody, która nie wymaga rozłączania obwodu. Wystarczy zmierzyć spadek napięcia na rezystorze o znanej, niskiej wartości (tzw. rezystancji bocznikowej) i zastosować prawo Ohma. Jeśli na rezystorze 1 oma zmierzymy spadek napięcia 0.1 V, oznacza to, że płynie przez niego prąd o natężeniu 100 mA. Ta technika jest nie tylko bezpieczniejsza dla miernika, ale też pozwala na obserwację szybkozmiennych sygnałów prądowych za pomocą oscyloskopu. W profesjonalnych aplikacjach, szczególnie przy dużych prądach, używa się specjalistycznych przetworników, takich jak cewki Rogowskiego, które mierzą pole magnetyczne wokół przewodnika, całkowicie eliminując potrzebę fizycznej ingerencji w obwód.
Bez względu na metodę, kluczowy jest wybór punktu pomiarowego i świadomość, że sam pomiar może nieznacznie wpłynąć na pracę układu. Włączenie miernika w szereg wprowadza do obwodu dodatkową, niewielką rezystancję wewnętrzną, co w bardzo czułych obwodach może zaburzyć wynik. Dlatego dla uzyskania wiarygodnych danych, zwłaszcza przy małych prądach rzędu mikroamperów, warto korzystać z mierników o jak najniższym spadku napięcia na zaciskach. Pamiętaj, że odczyt wartości natężenia to nie tylko spojrzenie na wyświetlacz, ale interpretacja wyniku w kontekście możliwych błędów metody i charakterystyki badanego urządzenia.
Rozłącz obwód i schowaj amperomierz po użyciu
Po zakończeniu pomiaru natężenia prądu kluczowym, choć często pomijanym, etapem jest prawidłowe i bezpieczne odłączenie obwodu. Procedura ta jest równie istotna, co samo podłączenie amperomierza, ponieważ bezpośrednio wpływa na stan urządzenia oraz bezpieczeństwo użytkownika. Przede wszystkim, nigdy nie próbuj odłączać przewodów pomiarowych pod obciążeniem, gdy w obwodzie płynie prąd. Należy najpierw wyłączyć zasilanie testowanego układu lub odłączyć źródło napięcia. Dopiero wtedy możesz spokojnie zdemontować amperomierz, zaczynając od odpięcia przewodu od masy lub punktu o niższym potencjale, a następnie od drugiego punktu pomiarowego. Ta kolejność minimalizuje ryzyko przypadkowego zwarcia.
Gdy urządzenie jest już fizycznie odłączone, następuje etap jego przygotowania do przechowania. W przypadku amperomierzy analogowych, szczególnie wrażliwych na uszkodzenia mechaniczne, warto ustawić przełącznik zakresów pomiarowych na najwyższe napięcie prądu stałego lub pozycję „OFF”, jeśli taka istnieje. To zabezpieczy delikatną mechanikę ruchomej cewki przed gwałtownymi wychyleniami podczas transportu. Dla przyrządów cyfrowych dobrą praktyką jest wyłączenie zasilania, aby zapobiec niepotrzebnemu rozładowaniu baterii. Ponadto, warto zwrócić uwagę na przewody pomiarowe – należy je starannie zwinąć, unikając ostrych zagięć, które mogłyby uszkodzić żyły wewnętrzne i prowadzić do błędów metrologicznych w przyszłości.
Przechowując amperomierz, wybierz miejsce odizolowane od skrajnych warunków środowiskowych. Wilgoć, ekstremalne temperatury oraz silne pola magnetyczne mogą negatywnie wpłynąć na kalibrację i żywotność komponentów. Praktycznym rozwiązaniem jest przechowywanie miernika w dedykowanym, oryginalnym etui lub w szufladzie warsztatowej, oddzielnie od ciężkich narzędzi, które mogłyby je przygnieść. Ta pozorna drobnostka wydłuża znacząco czas bezawaryjnej pracy sprzętu. Pamiętaj, że amperomierz to nie tylko pudełko z wyświetlaczem, ale precyzyjny system, którego każdy element – od zacisków po elektronikę – zasługuje na troskliwe traktowanie. Rutynowe dbanie o te detale po każdym użyciu jest oznaką profesjonalizmu i gwarantem, że przyrząd będzie gotowy do działania i wiarygodny przy kolejnym pomiarze.
Rozwiąż typowe problemy z pomiarem natężenia prądu
Pomiar natężenia prądu za pomocą multimetru wydaje się prosty, jednak w praktyce nawet doświadczeni majsterkowicze napotykają kilka charakterystycznych pułapek. Jedną z najczęstszych jest próba pomiaru prądu bez zmiany przyłącza przewodów pomiarowych w mierniku. Większość multimetrów posiada oddzielne gniazdo, często oznaczone „A” lub „mA”, przeznaczone wyłącznie do pomiaru prądu. Podłączenie sond do standardowych gniazd „VΩ” i pomiar w obwodzie pod napięciem skutkuje zwykle zadziałaniem wewnętrznego bezpiecznika lub, w gorszym scenariuszu, uszkodzeniem urządzenia. To fundamentalna różnica względem pomiaru napięcia, gdzie miernik podłączamy równolegle; przy pomiarze natężenia musimy przerwać obwód i włączyć urządzenie szeregowo, co wymaga zmiany konfiguracji samych zacisków.
Kolejnym wyzwaniem jest właściwy wybór zakresu pomiarowego. Ustawienie zbyt niskiego zakresu, np. 200 mA, gdy płynie prąd o wartości 2 A, spowoduje zadziałanie zabezpieczenia. Warto zacząć od najwyższego dostępnego zakresu (np. 10 A), szczególnie gdy nie znamy spodziewanej wartości, a następnie stopniowo go zmniejszać dla uzyskania lepszej dokładności odczytu. W przypadku pomiarów prądu stałego zwracajmy też baczną uwagę na polaryzację – podłączenie sond „odwrotnie” do kierunku przepływu prądu zazwyczaj skutkuje jedynie wyświetleniem wartości ze znakiem minus, co jest pomocną informacją, ale bywa mylące dla początkujących. W obwodach prądu przemiennego kierunek podłączenia nie ma znaczenia.
Dla uzyskania wiarygodnych wyników kluczowe jest również zrozumienie, że każdy amperomierz wprowadza do obwodu niewielki, ale istniejący opór wewnętrzny. W obwodach niskonapięciowych, szczególnie zasilanych z baterii, ten dodatkowy opór może czasem wpłynąć na pracę układu, obniżając nieco napięcie i zniekształcając rzeczywisty pomiar. W aplikacjach wymagających dużej precyzji, jak pomiar prądu spoczynkowego w elektronice, warto rozważyć użycie miernika cęgowego. Urządzenie to, działając na zasadzie pomiaru pola magnetycznego wokół przewodnika, pozwala na bezinwazyjny pomiar natężenia prądu bez przerywania obwodu, eliminując tym samym problem dodawanego oporu i znacznie zwiększając bezpieczeństwo użytkownika podczas pracy z wyższymi napięciami.
