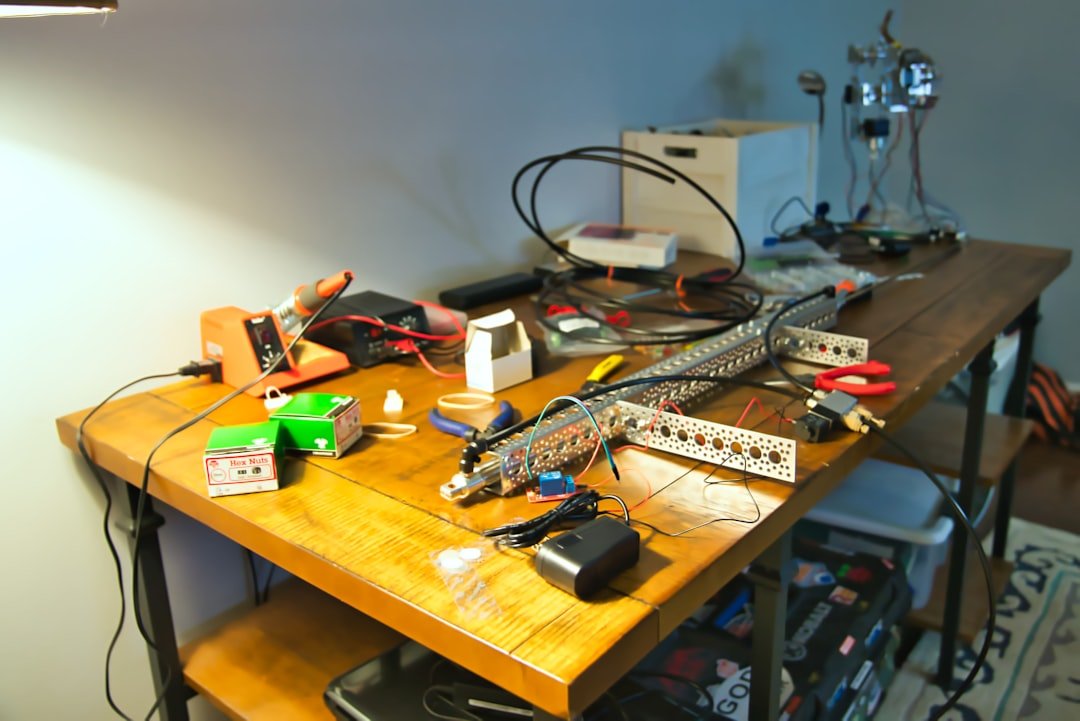

Przygotuj bezpieczne miejsce i narzędzia do pracy
Przed przystąpieniem do jakiejkolwiek pracy, czy to montażu nowego komputera, naprawy elektroniki, czy nawet regularnego czyszczenia sprzętu, kluczowe jest zorganizowanie sobie odpowiedniej przestrzeni. Bezpieczne miejsce to nie tylko kwestia wygody, ale przede wszystkim fundament efektywności i ochrony zarówno delikatnych komponentów, jak i nas samych. Zacznij od wyboru stabilnego, dobrze oświetlonego stołu o nieprzewodzącej powierzchni, najlepiej w pomieszczeniu o niskim poziomu kurzu i wilgoci. Warto zadbać o porządek – rozproszone śrubki czy kable łatwo zgubić, a jeszcze łatwiej nadepnąć na nie lub spowodować zwarcie. Praktycznym rozwiązaniem jest użycie małych pojemników lub magnetycznej maty, która przytrzyma nawet najdrobniejsze elementy. Pamiętaj również o odłączeniu wszystkich urządzeń od źródła zasilania na początku i zabezpieczeniu się przed wyładowaniami elektrostatycznymi, na przykład za pomocą opaski antystatycznej podłączonej do uziemionego metalowego elementu.
Równorzędne znaczenie ma dobór narzędzi. Inwestycja w kilka starannie wybranych, wysokiej jakości przyrządów procentuje przez lata i minimalizuje ryzyko uszkodzeń. Podstawą jest komplet precyzyjnych śrubokrętów z wymiennymi końcówkami, w tym typu Phillips i Torx, które są powszechne w elektronice. Przydatne będą również pęsety z zakrzywionymi końcami do manipulacji w trudno dostępnych miejscach oraz szczypce do cięcia i wyginania. W kontekście nowoczesnej technologii, narzędzia do pracy często wykraczają pozej fizyczne przedmioty. Przed rozpoczęciem modyfikacji oprogramowania czy konfiguracji sieci, „przygotowanie” oznacza stworzenie kopii zapasowej danych i punktu przywracania systemu. To cyfrowy odpowiednik zabezpieczenia drobnych części przed rozsypaniem.
Finalnie, przygotowanie to stan umysłu. Zorganizowane miejsce i właściwe narzędzia eliminują niepotrzebny stres i pośpiech, które są częstą przyczyną błędów. Pozwalają skupić się na zadaniu, krok po kroku, zamiast na improwizowaniu rozwiązań dla brakujących zasobów. Taka metodyczna postawa, wsparta odpowiednim zapleczem, jest cechą wspólną zarówno dla majsterkowicza składającego swój pierwszy komputer, jak i dla administratora wdrażającego krytyczną aktualizację w centrum danych. To inwestycja w płynność procesu i gwarancja, że nasza uwaga będzie skierowana na cel, a nie na walkę z niedogodnościami.
Zrozum różnicę między połączeniem szeregowym a równoległym
Podstawą projektowania obwodów elektrycznych i elektronicznych jest świadomość, jak podłączenie elementów wpływa na ich funkcjonowanie. Kluczowe rozróżnienie dotyczy dwóch fundamentalnych konfiguracji: szeregowej i równoległej. W połączeniu szeregowym komponenty, takie jak żarówki czy rezystory, ustawione są jedna za drugą, tworząc pojedynczą ścieżkę dla przepływu prądu. Gdy w takim obwodzie usuniemy lub uszkodzimy jeden element, cały obwód zostaje przerwany i przepływ ładunków elektrycznych ustaje. Co więcej, napięcie źródła, na przykład baterii, rozkłada się pomiędzy wszystkie elementy, a natężenie prądu płynącego przez każdy z nich jest identyczne. Taka konstrukcja przypomina łańcuch, którego wytrzymałość zależy od najsłabszego ogniwa.
Zupełnie inne zasady rządzą połączeniem równoległym. Tutaj komponenty są podłączone pomiędzy te same dwa punkty, tworząc niezależne, rozgałęzione ścieżki dla prądu. To właśnie dlatego w domowej instalacji wyłączenie jednej lampy nie gasi pozostałych. Każda gałąź w konfiguracji równoległej otrzymuje pełne napięcie źródła, co jest kluczowe dla poprawnej pracy większości urządzeń. Natomiast całkowity prąd pobierany ze źródła jest sumą prądów płynących przez poszczególne gałęzie. Praktycznym insightem jest fakt, że dodanie kolejnego odbiornika w połączeniu równoległym zwiększa obciążenie źródła, podczas gdy w szeregowym spowodowałoby jedynie dalszy spadek napięcia na każdym elemencie, często uniemożliwiając ich poprawne działanie.
Zrozumienie tej różnicy ma daleko idące konsekwencje poza teorią obwodów. W życiu codziennym projektanci wykorzystują połączenie szeregowe tam, gdzie zależy nam na kolejności działania, jak w dawnych girlandach choinkowych, lub do tworzenia dzielników napięcia. Konfiguracja równoległa jest fundamentem wszelkich sieci dystrybucyjnych – od okablowania w samochodzie, przez instalację elektryczną w biurze, po układy scalone w procesorze. Pozwala ona na niezależną i niezawodną pracę modułów. Wybór pomiędzy połączeniem szeregowym a równoległym to zatem decyzja o architekturze systemu, która definiuje jego niezawodność, wydajność i sposób interakcji pomiędzy poszczególnymi komponentami.
Krok 1: Bezpieczne przygotowanie akumulatorów i sprawdzenie parametrów
Przed przystąpieniem do jakichkolwiek prac serwisowych, fundamentalne znaczenie ma właściwe przygotowanie akumulatora, co stanowi podstawę zarówno bezpieczeństwa, jak i skuteczności całego procesu. Pierwszym, bezwzględnym krokiem jest całkowite odłączenie urządzenia od źródła zasilania i wyłączenie go. W przypadku laptopów często zaleca się również wyjęcie baterii wewnętrznej, jeśli konstrukcja na to pozwala bez skomplikowanego demontażu. Kluczowe jest zapewnienie sobie przestrzeni roboczej wolnej od wilgoci i potencjalnych źródeł iskrzenia, na stabilnej, nieprzewodzącej powierzchni. Pamiętajmy, że nawet pozornie rozładowany akumulator litowo-jonowy magazynuje energię, a jego mechaniczne uszkodzenie może prowadzić do zwarcia, przegrzania, a w skrajnych przypadkach do zapłonu. Dlatego obchodź się z nim delikatnie, unikając nacisku, zginania czy kontaktu z ostrymi narzędziami.
Równolegle do kwestii bezpieczeństwa, niezbędne jest weryfikacja kluczowych parametrów akumulatora, co pozwoli ocenić jego rzeczywisty stan i potrzebę kalibracji. W tym celu wykorzystuje się multimetr ustawiony na pomiar napięcia stałego (DC). Należy zmierzyć napięcie na zaciskach akumulatora, porównując wynik z wartością nominalną (V), która jest zwykle nadrukowana na jego obudowie. Znaczące odchylenie, na przykład napięcie o ponad 20% niższe od nominalnego dla całego pakietu, może wskazywać na głębokie rozładowanie jednej z wewnętrznych cel lub poważne zużycie, co stawia pod znakiem zapytania sens dalszych działań naprawczych. To proste badanie jest analogią do pomiaru ciśnienia krwi u człowieka – daje podstawową, ale niezwykle cenną informację o „zdrowiu” ogniwa.
Dla bardziej zaawansowanej diagnostyki, zwłaszcza w przypadku laptopów, pomocne może być sprawdzenie informacji systemowych w BIOS/UEFI lub użycie specjalistycznego oprogramowania, które odczytuje dane z kontrolera baterii. Warto zwrócić uwagę na deklarowaną pojemność (mAh lub Wh) oraz jej aktualnie raportowaną wartość przez system. Jeśli fabryczna pojemność wynosiła 5000 mAh, a system po naładowaniu widzi jedynie 3200 mAh, oznacza to około 36% utraty pojemności, co jest wyraźnym sygnałem degradacji chemii ogniwa. Ta wstępna analiza pozwala realnie ocenić, czy kalibracja (proces ponownego „nauczenia” systemu raportowania stanu naładowania) ma szanse przywrócić satysfakcjonującą wydajność, czy też mamy do czynienia z nieodwracalnym fizycznym starzeniem się komponentów, wymagającym wymiany.
Krok 2: Łączenie w szereg dla wyższego napięcia (12V)
Po pomyślnym połączeniu dwóch ogniw równolegle, uzyskaliśmy pakiet o pojemności 6 Ah, który wciąż operuje na napięciu 3.7 V. To jednak zbyt mało, by zasilić wiele popularnych urządzeń, takich jak powerbanki, niektóre latarki czy systemy oświetlenia LED, które wymagają typowego napięcia 12 V. Aby je osiągnąć, musimy przejść do kolejnego etapu: łączenia w szereg. Ta operacja jest kluczowa, ponieważ napięcia pojedynczych pakietów się sumują, podczas gdy pojemność (w amperogodzinach) pozostaje bez zmian. W praktyce, aby uzyskać około 12 V, potrzebujemy połączyć szeregowo trzy nasze wcześniej przygotowane pakiety równoległe. Każdy z nich dostarcza 3.7 V, a ich suma daje nam docelowe 11.1 V, które powszechnie uznaje się za równoważne systemowi 12-woltowemu w kontekście baterii litowych.
Łączenie w szereg wymaga szczególnej staranności i zrozumienia zasad elektryczności. Podczas gdy przy łączeniu równoległym łączymy ze sobą bieguny o tym samym znaku, tutaj łączymy biegun dodatni jednego pakietu z biegunem ujemnym kolejnego. W efekcie tworzymy swoistą „drabinę” napięciową, gdzie napięcia składowe nakładają się na siebie. W naszym przypadku, po połączeniu trzech pakietów, zewnętrzne wolne końce – czyli ujemny pierwszego pakietu i dodatni trzeciego – stanowią teraz końcówki całej baterii 12V. Niezwykle istotne jest, aby wszystkie łączone szeregowo moduły miały identyczną pojemność, stan naładowania i ogólną kondycję. W przeciwnym razie podczas ładowania i rozładowywania może dojść do głębokich nierównowag, które nie tylko skracają żywotność zestawu, ale i stwarzają ryzyko awarii.
Warto zwrócić uwagę na praktyczny aspekt takiego rozwiązania. Dzięki zastosowaniu wstępnie połączonych równolegle pakietów jako cegiełek, zyskujemy nie tylko wyższe napięcie, ale także zachowujemy korzystną pojemność 6 Ah. Oznacza to, że nasza finalna bateria 12V będzie w stanie dostarczać prąd o stosunkowo wysokim napięciu przez dłuższy czas, co jest kluczowe dla wydajności urządzenia. Proces ten doskonale ilustruje modularność nowoczesnej elektroniki – z małych, standardowych komponentów możemy budować zasilacze o parametrach dokładnie dopasowanych do naszych potrzeb. Po bezpiecznym połączeniu mechanicznym i izolacji takiego szeregu, pozostaje już tylko integracja z systemem zabezpieczeń elektronicznych, który będzie tematem kolejnego kroku.
Krok 3: Łączenie równoległe dla większej pojemności (6V)
Połączenie równoległe to zabieg, który pozwala zwiększyć pojemność naszego banku energii bez zmiany jego napięcia. W praktyce oznacza to, że łącząc dwie identyczne baterie 3,2 V o pojemności 10 Ah właśnie w ten sposób, otrzymujemy zestaw o parametrach 3,2 V, ale już 20 Ah. To kluczowy krok w budowie naszej 6-woltowej konfiguracji, ponieważ po uzyskaniu podwojonego napięcia poprzez łączenie szeregowe, teraz chcemy wydłużyć czas pracy całego układu. W efekcie, nasze urządzenie 6V nie tylko uzyska niezbędną siłę, ale będzie też mogło działać znacznie dłużej na jednym ładowaniu.
Łączenie równoległe polega na spięciu ze sobą biegunów dodatnich wszystkich ogniw oraz ich biegunów ujemnych. Wymaga to szczególnej dbałości o identyczność łączonych baterii – najlepiej z tej samej partii produkcyjnej i na tym samym poziomie naładowania. W przeciwnym razie może dojść do niebezpiecznego przepływu prądów wyrównawczych między ogniwami, gdy bardziej naładowana bateria zacznie gwałtownie ładować tę słabszą, generując nadmierne ciepło i ryzyko uszkodzenia. Dlatego przed połączeniem warto zmierzyć napięcie każdego ogniwa i w razie potrzeby je zrównoważyć.
W kontekście naszej konstrukcji 6V, proces ten wykonujemy na gotowych, wcześniej połączonych szeregowo parach. Mamy zatem dwie fizyczne pakiety, z których każdy daje nam 6,4 V. Łącząc te dwa pakiety równolegle, finalnie uzyskujemy system o napięciu 6,4 V i pojemności będącej sumą pojemności obu gałęzi. To rozwiązanie ma jeszcze jedną praktyczną zaletę: zwiększa niezawodność. W przypadku awarii jednego z ogniw w jednej gałęzi, druga może tymczasowo podtrzymać pracę, choć oczywiście z mniejszą wydajnością. Pamiętajmy jednak, że taka konfiguracja wymaga również odpowiedniego zabezpieczenia elektrycznego, np. za pomocą bezpieczników w każdej równoległej ścieżce, które odizolują ewentualnie uszkodzony moduł.
Bezpieczne i trwałe zabezpieczenie połączeń
W dzisiejszym cyfrowym świecie, gdzie dane przepływają nieustannie między urządzeniami, serwerami i chmurami, kluczowe znaczenie ma zapewnienie ich integralności i poufności. Bezpieczne i trwałe zabezpieczenie połączeń stanowi fundament zaufania w każdej interakcji online, od transakcji bankowej po zdalną pracę. Nie chodzi tu jedynie o zaszyfrowanie kanału komunikacji, ale o stworzenie kompleksowej tarczy, która opiera się zarówno na bieżących atakach, jak i przyszłych zagrożeniach. W praktyce oznacza to implementację najnowszych protokołów, takich jak TLS 1.3, które minimalizują opóźnienia przy jednoczesnym wzmocnieniu szyfrowania, oraz systematyczne wycofywanie przestarzałych i podatnych algorytmów. Trwałość tego zabezpieczenia polega na jego zdolności do ewolucji wraz z rozwojem mocy obliczeniowej, która może pewnego dnia podważyć dzisiejsze standardy kryptograficzne.
Przykładem praktycznego wdrożenia takiej filozofii jest koncepcja „forward secrecy”, czyli poufności przyszłej. Mechanizm ten zapewnia, że nawet w przypadku przechwycenia i późniejszego złamania klucza prywatnego serwera, poszczególne sesje komunikacyjne pozostaną chronione. To nie jest statyczna bariera, a dynamiczny system, który generuje unikalne klucze dla każdej sesji. Porównać to można do stosowania jednorazowych, unikalnych sejfów na każdą przesyłaną paczkę danych, zamiast wielokrotnego używania tego samego zamka. Dzięki temu historyczne połączenia pozostają bezpieczne w czasie, co jest niezwykle istotne dla ochrony wrażliwych informacji o długoterminowym znaczeniu.
Ostatecznie, trwałe zabezpieczenie to także kwestia odpowiedzialnego zarządzania cyklem życia certyfikatów cyfrowych, które są cyfrowymi dowodami tożsamości. Automatyzacja ich odnawiania zapobiega wygaśnięciom, które narażają użytkowników na ataki, oraz wymusza stosowanie silniejszych standardów. Prawdziwie odporna infrastruktura łączy więc technologiczną doskonałość z proceduralną dyscypliną, tworząc środowisko, w którym połączenia są nie tylko chronione tu i teraz, ale zachowują swoją odporność przez miesiące i lata. Inwestycja w takie rozwiązania przekłada się bezpośrednio na ochronę reputacji i minimalizację ryzyka operacyjnego, czyniąc ją niezbędnym elementem nowoczesnej strategii technologicznej.

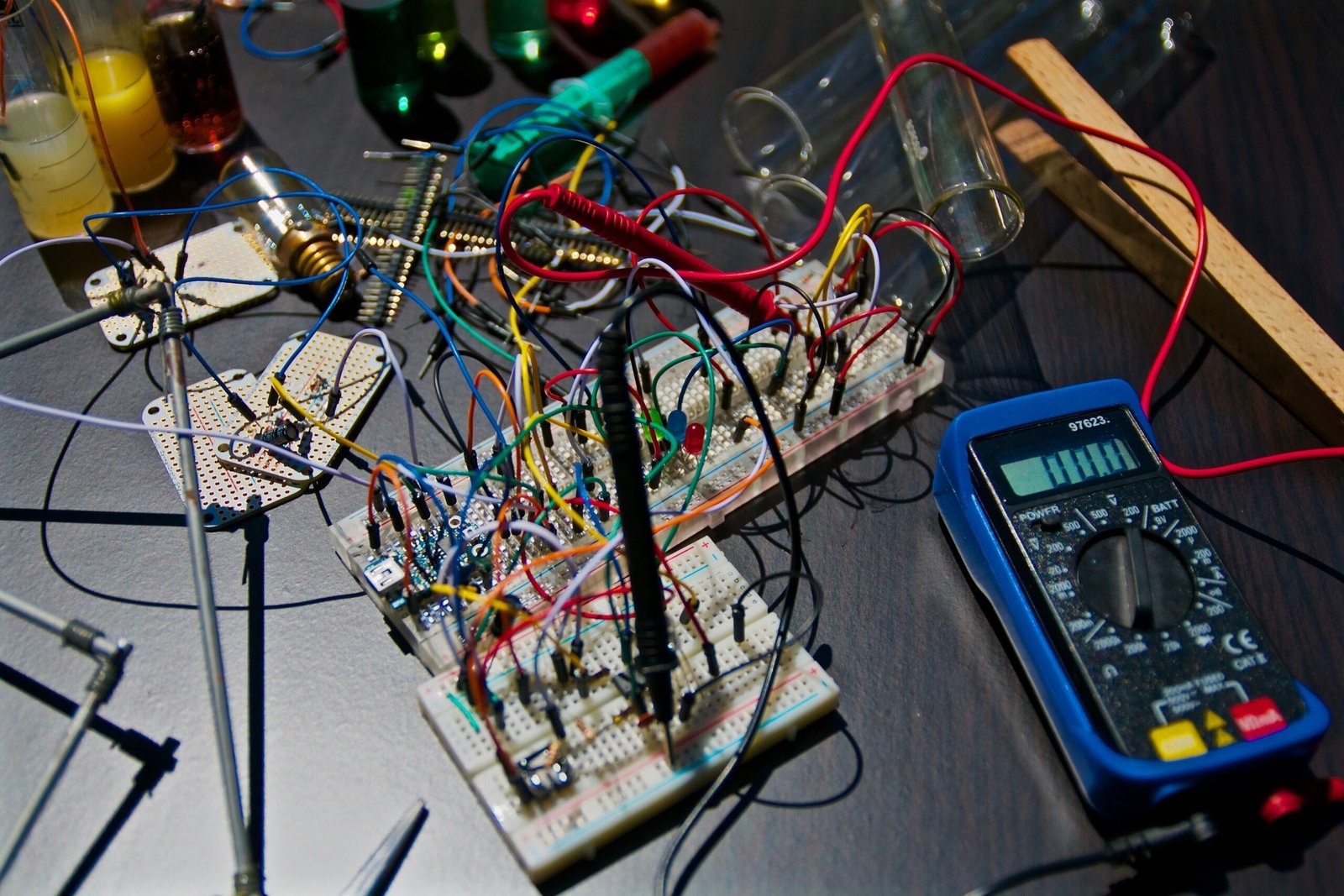

Testowanie układu i najczęstsze problemy
Testowanie układu to kluczowy etap, który decyduje o stabilności i wydajności gotowego urządzenia. Proces ten wykracza daleko poza proste sprawdzenie, czy układ się uruchamia. Inżynierowie poddają go serii rygorystycznych prób, symulując ekstremalne warunki pracy – od skrajnych temperatur po wahania napięcia zasilania. Celem jest nie tylko potwierdzenie zgodności z założeniami projektowymi, ale także wywołanie i zrozumienie potencjalnych punktów awarii jeszcze zanim produkt trafi do użytkownika. W praktyce oznacza to długie godziny pracy na stanowiskach pomiarowych, gdzie analizowane są przebiegi sygnałów, pobór mocy i czas reakcji na różne bodźce.
Jednym z najczęstszych problemów, z jakimi mierzą się projektanci, są zakłócenia elektromagnetyczne (EMI). Układ, który działa bez zarzutu w izolacji, może stać się źródłem szumów lub być na nie podatny w otoczeniu innych komponentów. Walka z EMI często przypomina detektywistyczne śledztwo, wymagające zmiany ścieżek na płytce, zastosowania dodatkowych filtrów lub ekranowania. Równie powszechnym wyzwaniem jest zarządzanie termiczne. Zbyt gęste upakowanie elementów lub niedoszacowanie strat mocy prowadzi do przegrzewania się układu, co skutkuje spadkiem wydajności, a w skrajnych przypadkach – uszkodzeniem fizycznym. Rozwiązaniem bywa nie tylko dodanie radiatora, ale czasem przewartościowanie projektu pod kątem efektywności energetycznej.
Warto pamiętać, że wiele problemów ma charakter interdyscyplinarny. Na przykład niestabilność działania może wynikać z niedoskonałości w oprogramowaniu sterownika, a nie z błędu w samym układzie scalonym. Dlatego współczesne testowanie to zsynchronizowana praca zespołów hardware’owych i software’owych. Ostatecznie, rzetelne przetestowanie układu to inwestycja w wiarygodność marki. Użytkownik końcowy może nie docenić tysięcy wykonanych pomiarów, ale z pewnością zauważy i oceni produkt, który działa bez zarzutu przez lata, nawet w nieidealnych warunkach.
