Ciecz metalowa vs. grafen: Która technologia zdominuje chłodzenie przyszłości?
W świecie elektroniki, gdzie komponenty stają się coraz mniejsze i gorętsze, poszukiwania efektywnych metod odprowadzania ciepła koncentrują się na dwóch niezwykłych kandydatach: zaawansowanych cieczach metalowych i strukturach grafenowych. Mimo wspólnego celu, ich zasada działania i ścieżki rozwoju są zupełnie odmienne. Ciecze metalowe, np. na bazie stopów galu, wykorzystują znaną zasadę konwekcji, ale z kilkukrotnie większą przewodnością cieplną niż tradycyjne płyny. Ich największym atutem jest praktycznie natychmiastowa kompatybilność z obecną infrastrukturą – pompami i radiatorami – co czyni je gotowym ulepszeniem dla serwerów czy stacji roboczych. Po drugiej stronie barykady stoi jednak ich żrący charakter, wymuszający stosowanie kosztownych, specjalnych materiałów w konstrukcji chłodnic.
Grafen oferuje rewolucję w samym materiale rozpraszającym ciepło. Jego dwuwymiarowa struktura zapewnia przewodność termiczną przewyższającą diament i miedź. Potencjał tej technologii tkwi nie w płynach, a w ultracienkich powłokach i kompozytach, którymi można pokrywać układy scalone lub wbudowywać je w obudowy. Takie podejście mogłoby uprościć konstrukcje, eliminując wentylatory i skomplikowane obiegi. Na drodze do tego celu stoją jednak wyzwania: trudności z przemysłową produkcją materiału najwyższej jakości oraz problem z efektywnym połączeniem grafenu z powierzchnią krzemu dla optymalnego transferu ciepła.
Wizja przyszłości raczej nie przedstawia walki na śmierć i życie, lecz harmonijną współpracę obu technologii. W krótkim terminie **ciecze metalowe** mają szansę zaistnieć w niszach wymagających ekstremalnej wydajności, gdzie koszt odgrywa drugorzędną rolę. W dalszej perspektywie przełom w produkcji może wynieść **grafen**, który – zintegrowany na poziomie układu – mógłby stać się podstawowym rozpraszaczem. Najbardziej prawdopodobny scenariusz to jednak systemy hybrydowe: ultracienkie powłoki grafenowe bezpośrednio chłodzą najgorętsze punkty, a pozostałe ciepło jest odtransportowywane przez wydajny obieg z **cieczą metalową**. Ostateczny werdykt zależeć będzie nie tylko od parametrów technicznych, ale także od ekonomii produkcji i długoterminowej niezawodności.
Jak działają komory parowe i dlaczego są w twoim laptopie?
Gdy na kolanach trzymasz smukły, nowoczesny laptop, prawdopodobnie nie zdajesz sobie sprawy z małego spektaklu inżynierii termicznej, rozgrywającego się w jego wnętrzu. Głównym aktorem jest tam komora parowa – płaska, zwykle miedziana struktura dociśnięta do procesora lub karty graficznej. Jej działanie opiera się na genialnej w swej prostocie zasadzie przejścia fazowego. W szczelnie zamkniętej komorze znajduje się odrobina cieczy roboczej, często wody. Kiedy układ się nagrzewa, ciecz w tym miejscu gwałtownie odparowuje, pochłaniając przy tym ogromne ilości energii cieplnej. Powstała para migruje do chłodniejszych rejonów komory, oddaje tam ciepło radiatorowi i skrapla się z powrotem w ciecz. Specjalna struktura wewnętrzna, tzw. knot, wykorzystując siły kapilarne, transportuje skroplinę z powrotem do strefy grzania, zamykając obieg.
Integracja komór parowych z konstrukcją laptopów była odpowiedzią na podstawowy dylemat: jak odprowadzić coraz więcej ciepła z układów upakowanych w coraz cieńszych obudowach? Tradycyjne, masywne radiatory z wentylatorami po prostu przestały się mieścić. Kluczową przewagą komory parowej nad zwykłym miedzianym blokiem jest niemal jednolita temperatura na całej jej powierzchni. Dzięki szybkiemu transportowi pary, ciepło jest błyskawicznie rozpraszane na dużą powierzchnię, co radykalnie podnosi efektywność. Można to porównać do natychmiastowej wymiany powietrza w całym pomieszczeniu zamiast wachlowania w jednym kącie.
Obecność tego rozwiązania w twoim sprzęcie bezpośrednio przekłada się na wydajność i komfort. Skuteczne chłodzenie pozwala procesorowi dłużej utrzymywać wysokie taktowania podczas renderowania czy grania, bez ryzyka przegrzania i dławienia. Równie ważny jest aspekt akustyczny – system pracuje ciszej, bo wentylatory nie muszą kręcić się na maksimum, by uporać się z lokalnym żarem. W efekcie ta niepozorna płytka jest cichym gwarantem stabilności i długowieczności urządzenia, umożliwiając tworzenie coraz potężniejszych maszyn w formach, które jeszcze niedawno wydawały się niemożliwe.
Mit rozpraszania ciepła: Dlaczego sam materiał to za mało?
Panuje powszechne przekonanie, że sekret skutecznego chłodzenia elektroniki tkwi wyłącznie w zastosowaniu zaawansowanego materiału, takiego jak miedź. To jednak zbyt duże uproszczenie, pomijające kluczowy aspekt całego procesu. Sam materiał to jedynie potencjał; rzeczywista efektywność zależy od tego, jak ciepło jest do niego wprowadzone i jak jest z niego odbierane. Nawet najlepszy przewodnik termiczny okaże się bezużyteczny bez dobrego kontaktu z gorącym elementem i efektywnej wymiany z otoczeniem.
Podstawowym ograniczeniem jest tzw. rezystancja styku. Dwie idealnie gładkie powierzchnie, nawet silnie dociśnięte, stykają się tylko w nielicznych punktach, a pozostałe szczeliny wypełnia powietrze – doskonały izolator. Dlatego samo nałożenie miedzianego radiatora na procesor to za mało. Konieczna jest pasta termoprzewodząca, która wypełnia mikroskopijne nierówności, wypiera powietrze i tworzy ciągłą ścieżkę dla ciepła. Bez niej, pomimo doskonałych właściwości miedzi, transfer energii jest dramatycznie ograniczony.
Drugim filarem jest zdolność do oddania zgromadzonego ciepła do otoczenia, co w dużej mierze zależy od konstrukcji radiatora. Tu powraca zaleta aluminium, które – mimo gorszej przewodności – jest lżejsze, tańsze i łatwiejsze w formowaniu w rozbudowane struktury żebrowane. Kluczowym parametrem staje się wtedy efektywna powierzchnia wymiany ciepła. Dlatego często spotyka się rozwiązania hybrydowe: podstawa z miedzi szybko odbiera ciepło, a połączone z nią aluminiowe żeberka efektywnie je rozpraszają dzięki dużej powierzchni, na którą oddziałuje powietrze z wentylatora.
Ostatecznie, wydajne rozpraszanie ciepła to nie kwestia pojedynczego, cudownego materiału, lecz starannie zaprojektowanego systemu. Składa się na niego minimalizacja oporów na drodze od źródła do radiatora, optymalny dobór i kształt materiału przewodzącego oraz maksymalizacja powierzchni kontaktu z chłodziwem (najczęściej powietrzem). Pominięcie któregokolwiek z tych ogniw sprawia, że nawet najdroższe komponenty termiczne nie spełnią swojej roli.
Praktyczny test: Co naprawdę chłodzi procesor w ekstremalnych warunkach?

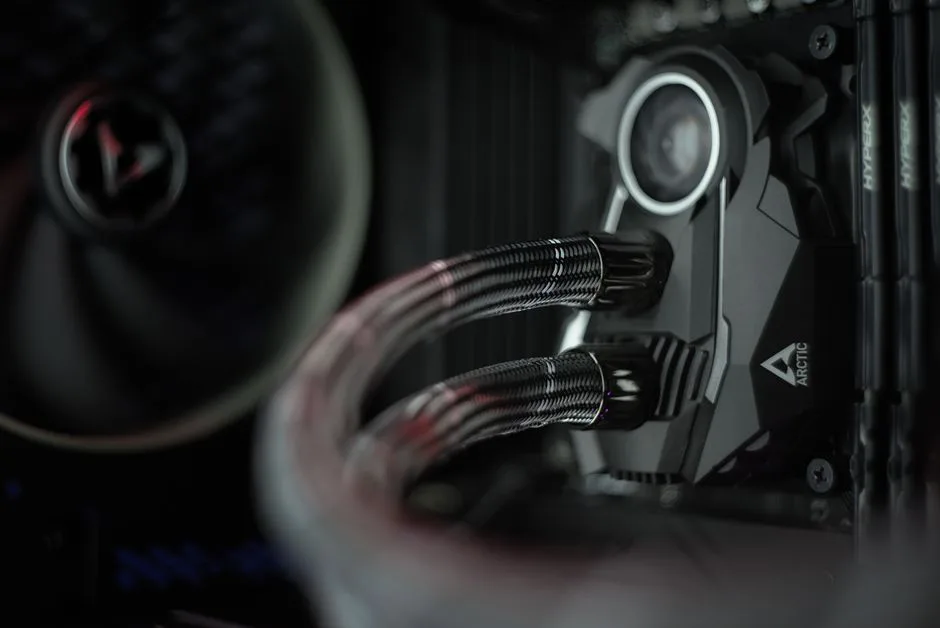

W dyskusjach o chłodzeniu procesorów często powtarzają się te same terminy: liczba rurek cieplnych, rozmiar radiatora, prędkość wentylatorów. Postanowiliśmy sprawdzić, jak te komponenty radzą sobie w sytuacji, która je najpełniej weryfikuje – podczas długotrwałego, ekstremalnego obciążenia, symulującego pracę przy renderowaniu. Test przeprowadziliśmy na identycznym, mocno podkręconym układzie, zmieniając jedynie rozwiązanie chłodzące: od topowego coolera powietrznego, przez chłodnicę AIO, po niestandardowy układ wodny.
W pierwszych minutach testu różnice w temperaturach rdzenia były ledwo zauważalne, co może wprowadzać w błąd przy krótkich benchmarkach. Prawdziwy sprawdzian nastąpił po około pół godzinie, gdy cały system cieplny osiągnął stan równowagi. Wtedy kluczową rolę odegrała nie tyle pojemność cieplna radiatora, co efektywność wyprowadzania kalorii poza obudowę. Duży cooler powietrzny, choć stabilny, znacząco podnosił temperaturę wewnątrz obudowy, co odbijało się na pamięciach RAM i chipsecie płyty. Chłodnica AIO, wyprowadzająca ciepło bezpośrednio na zewnątrz, utrzymywała nieco niższą temperaturę procesora, ale jej wydajność była wyraźnie zależna od konfiguracji i jakości wentylatorów.
Najciekawszy wniosek jest jednak taki, że w ekstremalnych warunkach najsłabszym ogniwem często przestaje być sam blok chłodzący, a staje się nim interfejs termiczny oraz geometria powierzchni IHS procesora. Nawet przy najlepszym chłodzeniu, nierówności między pokrywą a rdzeniem mogą tworzyć mikroskopijne kieszenie powietrzne, drastycznie ograniczając transfer energii. W praktyce oznacza to, że inwestycja w wysokiej jakości pastę lub płynny metal, połączona z równomiernym dociskiem, bywa równie kluczowa co wybór samego coolera. Ekstremalne warunki weryfikują więc nie pojedynczy produkt, lecz harmonijną współpracę wszystkich elementów obiegu termicznego – od pasty, przez blok, po wydajny wywiew z obudowy.
Koszty ukryte w chłodzeniu: Technologie premium a realny zwrot z inwestycji
Inwestując w zaawansowane systemy chłodzenia centrów danych, menedżerowie często skupiają się na oczywistych parametrach: mocy chłodniczej, efektywności (PUE) czy cenie zakupu. Prawdziwe koszty ujawniają się jednak w cyklu życia instalacji, często całkowicie zmieniając kalkulację zwrotu. Technologie premium, jak chłodzenie zanurzeniowe, free-cooling adiabatyczny czy systemy zarządzania oparte na AI, mogą mieć wyższą cenę początkową, ale ich ekonomika rozgrywa się w czasie. Kluczowe jest zrozumienie, że oszczędność kilku procent na etapie przetargu może generować wieloletnie, lawinowo rosnące wydatki operacyjne, wielokrotnie przekraczające tę początkową „oszczędność”.
Weźmy za przykład porównanie standardowej klimatyzacji precyzyjnej z systemem wykorzystującym w pełni naturalne chłodzenie free-cooling w umiarkowanym klimacie. To pierwsze rozwiązanie nieustannie pobiera ogromne ilości prądu na pracę sprężarek, a jego żywotność w trybie ciągłym jest ograniczona. System free-cooling, mimo wyższych nakładów inwestycyjnych na wymienniki i automatykę, przez większość roku może chłodzić pasywnie, redukując rachunki za energię nawet o 80-90%. Ukrytym kosztem tańszej opcji jest właśnie ta różnica w zużyciu energii, pomnożona przez 10-15 lat eksploatacji, plus koszty przestojów związanych z potencjalnie częstszymi awariami.
Dodatkowym, często pomijanym wymiarem są koszty elastyczności i gęstości mocy. Tradycyjne rozwiązania powietrzne szybko osiągają swoje limity, co przy konieczności instalacji wydajniejszych serwerów może wymusić przedwczesną rozbudowę całej infrastruktury chłodniczej – kolejną ogromną inwestycję. Technologie premium, jak chłodzenie cieczą, projektuje się z myślą o ekstremalnych gęstościach, pozwalając na stopniową rozbudowę mocy obliczeniowej bez rewolucji w chłodzeniu. Realny zwrot z inwestycji mierzy się zatem nie tylko prostą redukcją rachunków za prąd, ale także zdolnością do odroczonych nakładów i zabezpieczeniem przed szybką technologiczną dezaktualizacją. Wybór systemu chłodzenia to strategiczna decyzja finansowa, której horyzont wykracza daleko poza okres amortyzacji sprzętu.
Poza temperaturą rdzenia: Jak nowe metody chłodzenia przedłużają żywotność elektroniki
Tradycyjne zarządzanie ciepłem w elektronice skupiało się niemal wyłącznie na monitorowaniu i obniżaniu temperatury procesora. Dziś wiadomo, że klucz do długowieczności układów leży w holistycznej kontroli termicznej, obejmującej wszystkie komponenty i dynamikę ich pracy. Nowoczesne metody chłodzenia wykraczają zatem poza proste odprowadzanie ciepła z rdzenia, koncentrując się na minimalizacji szkodliwych wahań temperatury, które powodują mechaniczne naprężenia w materiale. Każdy cykl nagrzewania i chłodzenia prowadzi do mikroskopijnych odkształceń w strukturach półprzewodnikowych i połączeniach lutowniczych, co w dłuższej perspektywie jest główną przyczyną awarii. Dlatego współczesne systemy dążą nie tylko do chłodzenia, ale do utrzymania stałego, łagodnego profilu termicznego w całym urządzeniu.
Przykładem tej ewolucji jest upowszechnienie chłodzenia cieczą w wysokowydajnych laptopach. Płyn służy tu nie tylko ekstremalnemu obniżeniu temperatury, lecz przede wszystkim równomiernemu rozprowadzaniu ciepła z gorących punktów na większą powierzchnię radiatora, łagodząc lokalne gradienty. Jeszcze dalej idą rozwiązania inspirowane branżą kosmiczną, takie jak pętle cieplne czy mikrokanaliki. Technologie te, stopniowo trafiające do serwerowni, charakteryzują się niebywałą szybkością reakcji, precyzyjnie transportując energię termiczną tam, gdzie może być najskuteczniej rozproszona, zanim wytworzy się niebezpieczny punkt przegrzania.
Ostatecznym celem tych innowacji nie jest jedynie wyższy wynik w benchmarkach, ale zapewnienie stabilności i cichej pracy przez wiele lat. Elektronika pracująca w łagodniejszych warunkach termicznych doświadcza wolniejszej degradacji izolacji, kondensatorów i samych tranzystorów. W praktyce przekłada się to na mniejszą częstość napraw, dłuższe cykle życia produktów w centrach danych oraz mniejszą awaryjność sprzętu konsumenckiego. Inwestycja w zaawansowane chłodzenie okazuje się zatem strategiczną decyzją, która – poprzez przedłużenie żywotności – bezpośrednio wpływa na zrównoważony rozwój, ograniczając ilość elektroodpadów i potrzebę częstej wymiany całych urządzeń.
