Jak bezpiecznie podłączyć gniazdka szeregowe – od przygotowania narzędzi do testów
Podłączenie gniazdek szeregowych, choć wydaje się prostym zadaniem, wymaga staranności i skupienia, ponieważ bezpośrednio wpływa na bezpieczeństwo elektryczne w naszym inteligentnym domu. Kluczowym etapem, który często bywa pomijany, jest właściwe przygotowanie. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie odpowiedniego obwodu w rozdzielnicy głównej i za pomocą próbnika napięcia potwierdzić brak prądu w gniazdku, od którego zaczynamy instalację. Niezbędne narzędzia to przede wszystkim śrubokręt izolowany, szczypce do ściągania izolacji, a także oznaczenia lub taśma do opisania przewodów. Pamiętajmy, że w nowoczesnej instalacji spotkamy się z trzema kolorami przewodów: brązowym lub czarnym (faza), niebieskim (neutralny) oraz żółto-zielonym (ochronny).
Sama czynność łączenia gniazdek szeregowych opiera się na koncepcji równoległego doprowadzenia zasilania do każdego punktu. Oznacza to, że z puszki gniazdka źródłowego wyprowadzamy trzy pary przewodów – każdą do kolejnego gniazdka w szeregu. Szczególną uwagę należy poświęcić połączeniom ochronnym, które muszą być niezawodne, ponieważ odpowiadają za bezpieczeństwo w przypadku awarii. Wszystkie połączenia należy dokręcić solidnie, ale z wyczuciem, aby nie uszkodzić żył, a następnie starannie ułożyć przewody w puszce instalacyjnej, unikając ich ściskania czy załamywania. Warto tu zastosować porównanie do układania węży ogrodowych – jeśli są poplątane i zgniecione, nie spełnią dobrze swojej funkcji.
Po zakończeniu montażu i przed zamknięciem puszki deklem, absolutnie konieczne jest przeprowadzenie testów. Ponowne włączenie zasilania to dopiero początek tej fazy. Należy sprawdzić działanie każdego gniazdka w szeregu za pomocą prostego testera lub lampki, co potwierdzi obecność napięcia. Jednak prawdziwym sprawdzianem jakości wykonania jest weryfikacja poprawności połączenia ochronnego za pomocą specjalistycznego miernika, zwanego omomierzem. Test ten, choć może wymagać pomocy elektryka, jest nieoceniony w kontekście długoterminowego bezpieczeństwa. Ostatecznie, dobrze wykonany szereg gniazdek w inteligentnym domu działa niewidocznie, stanowiąc niezawodne zaplecze energetyczne dla wszystkich podłączonych do niego urządzeń, od lamp po stacje ładowania.
Dlaczego podłączenie szeregowe to popularna i praktyczna metoda w domowej instalacji
Wśród różnych sposobów łączenia urządzeń w inteligentnym domu, podłączenie szeregowe, często nazywane metodą „pociągu”, pozostaje niezwykle popularne w przypadku instalacji takich jak oświetlenie LED paskowe, szereg gniazd czy czujników. Jego główną zaletą jest prostota koncepcji i wykonania. Polega ono na połączeniu odbiorników jeden za drugim, gdzie koniec pierwszego urządzenia łączy się z początkiem kolejnego, tworząc logiczną i fizyczną sekwencję. Dla domowego majsterkowicza oznacza to często mniej skomplikowanych obliczeń i przewodów prowadzonych w różnych kierunkach, co przekłada się na czystszy i bardziej uporządkowany montaż, szczególnie wzdłuż półek, szafek lub listew przypodłogowych.
Kluczową praktyczną korzyścią jest tutaj ujednolicenie zasilania. W konfiguracji szeregowej wszystkie podłączone moduły korzystają z tego samego źródła energii, co eliminuje potrzebę stosowania wielu indywidualnych zasilaczy czy transformatorów. To nie tylko obniża koszty początkowe, ale także upraszcza zarządzanie instalacją – wyłączenie jednego zasilacza dezaktywuje cały szereg, co bywa pożądaną cechą z punktu widzenia bezpieczeństwa lub oszczędności energii. Metoda ta świetnie sprawdza się w systemach o charakterze liniowym i dekoracyjnym, gdzie priorytetem jest równomierne i spójne działanie łańcucha urządzeń.
Należy jednak pamiętać, że podłączenie szeregowe ma swoje granice, które decydują o jego praktycznym zastosowaniu. Podstawowym ograniczeniem jest sumowanie się poboru mocy wszystkich elementów w obwodzie. Źródło zasilania musi mieć odpowiednią rezerwę mocy, aby udźwignąć całkowite zapotrzebowanie, a dodanie zbyt wielu odbiorników może prowadzić do spadków napięcia na końcu łańcucha, objawiających się np. przygasaniem diod LED. Dlatego ta metoda jest idealna dla projektów o skończonej, z góry zaplanowanej skali, jak podświetlenie konkretnego bloku kuchennego czy oświetlenie witryny. Jej siłą nie jest elastyczność rozbudowy, lecz efektywność i schludność w realizacji spójnych, zamkniętych segmentów inteligentnej instalacji.
Niezbędne narzędzia i materiały: kompletujemy zestaw do bezpiecznej pracy
Przed przystąpieniem do jakichkolwiek prac modernizacyjnych w obrębie inteligentnego domu, kluczowe jest zgromadzenie odpowiedniego zestawu narzędzi i materiałów. Ich dobór bezpośrednio wpływa nie tylko na komfort i efektywność instalacji, ale przede wszystkim na bezpieczeństwo Twoje oraz całej instalacji elektrycznej. Podstawą jest oczywiście sprzęt pomiarowy. Multimetr z funkcją pomiaru napięcia, prądu i ciągłości obwodu to absolutny must-have. Pozwoli on weryfikować, czy obwód jest bezpiecznie wyłączony przed rozpoczęciem pracy, a także testować działanie czujników czy przekaźników. Warto rozważyć również tester napięcia bezkontaktowy, który daje szybką, wstępną informację o obecności napięcia w przewodzie.
Oprócz elektroniki, niezbędna jest fizyczna ochrona instalacji. Tutaj królują różnego rodzaju złączki i akcesoria montażowe. Pudełka instalacyjne o odpowiednich rozmiarach, listwy zaciskowe, koszulki izolacyjne oraz wysokiej jakości przewody łączące to elementy, które zapewniają trwałość i porządek w rozdzielni czy za gniazdkiem. Pamiętaj, że w inteligentnym domu często łączy się ze sobą przewody niskoprądowe (np. od czujek) z instalacją 230V, dlatego ich staranne i odseparowane prowadzenie jest kluczowe. Przyda się także zestaw śrubokrętów izolowanych, w tym precyzyjnych, do montażu modułów w szafkach, a także narzędzie do ściągania izolacji, które zapobiega uszkodzeniom żył.
Często pomijanym, lecz niezwykle ważnym elementem zestawu jest oprogramowanie do zarządzania urządzeniami oraz… dobry notatnik. Wiele systemów wymaga konfiguracji za pomocą dedykowanych aplikacji, więc warto mieć pod ręką tablet lub smartfon z zainstalowanymi niezbędnymi narzędziami. Notatnik natomiast służy do skrupulatnego zapisywania przypisanych adresów urządzeń, schematów podłączeń czy haseł dostępu. Chaos w dokumentacji własnej instalacji bywa źródłem przyszłych problemów. Finalnie, inwestycja w te narzędzia to inwestycja w spokój – każda godzina spędzona na starannym przygotowaniu i sprawdzeniu zaowocuje bezawaryjnym działaniem inteligentnych rozwiązań przez lata.
Kluczowy krok: bezpieczne odłączenie napięcia i weryfikacja braku prądu
Przed przystąpieniem do jakiejkolwiek fizycznej ingerencji w instalację elektryczną inteligentnego domu, niezależnie od tego, czy chodzi o wymianę zwykłego włącznika na jego inteligentny odpowiednik, montaż czujnika, czy podłączenie nowego modułu sterującego, absolutnie fundamentalnym i niepomijalnym etapem jest całkowite odłączenie napięcia w obwodzie, z którym zamierzamy pracować. To działanie, które często bywa bagatelizowane w domowych projektach, stanowi podstawowy filar bezpieczeństwa osobistego oraz gwarantuje ochronę wrażliwej elektroniki przed przypadkowym uszkodzeniem spowodowanym zwarciem. W kontekście inteligentnej instalacji, gdzie wiele urządzeń komunikuje się ze sobą i często pozostaje pod napięciem w trybie czuwania, procedura ta wymaga szczególnej staranności i metodycznego podejścia.
Kluczowe jest zrozumienie, że wyłączenie światła za pomocą przycisku nie oznacza braku napięcia w całym obwodzie. Pierwszym, obligatoryjnym krokiem jest zlokalizowanie odpowiedniego bezpiecznika w rozdzielnicy głównej i jego fizyczne wyłączenie. W nowoczesnych instalacjach często są to wyłączniki nadprądowe (tzw. „eski”), które należy przełączyć w pozycję dół. Warto przy tym poinformować domowników o prowadzonych pracach, aby ktoś przypadkowo nie włączył zabezpieczenia z powrotem. Należy pamiętać, że w rozbudowanych systemach inteligentnego domu niektóre obwody (np. te zasilające centrale sterujące czy routery) mogą być oznaczone osobno i ich przypadkowe wyłączenie może spowodować reset całego systemu, co warto wcześniej przewidzieć.
Sam fakt przełączenia wyłącznika nie kończy jednak procedury. Niezwykle istotna jest weryfikacja braku prądu w miejscu, gdzie faktycznie będziemy pracować. Do tego celu niezbędny jest sprawdzony i sprawny wskaźnik napięcia, najlepiej w postaci próbnika elektrycznego lub multimetru. Należy sprawdzić obecność napięcia między przewodem fazowym a neutralnym oraz między fazą a uziemieniem w gnieździe lub w puszce instalacyjnej. Prawidłowa weryfikacja to nie tylko dotknięcie próbnikiem do jednego przewodu – to potwierdzenie, że w punkcie pracy nie ma różnicy potencjałów, która mogłaby zagrozić życiu. W środowisku inteligentnego domu, gdzie w jednej puszce mogą biec zarówno przewody zasilające 230V, jak i niskonapięciowe okablowanie sygnałowe, precyzyjne zidentyfikowanie tych pierwszych i potwierdzenie ich deaktywacji jest sprawą kluczową. Dopiero po tym podwójnym potwierdzeniu – zarówno w rozdzielnicy, jak i w miejscu pracy – można uznać obwód za bezpieczny i rozpocząć modyfikacje. Ta dyscyplina jest nie tylko przejawem profesjonalizmu, ale także najprostszą metodą na uniknięcie kosztownych pomyłek i zapewnienie sobie spokoju podczas dalszych etapów realizacji domowej automatyzacji.

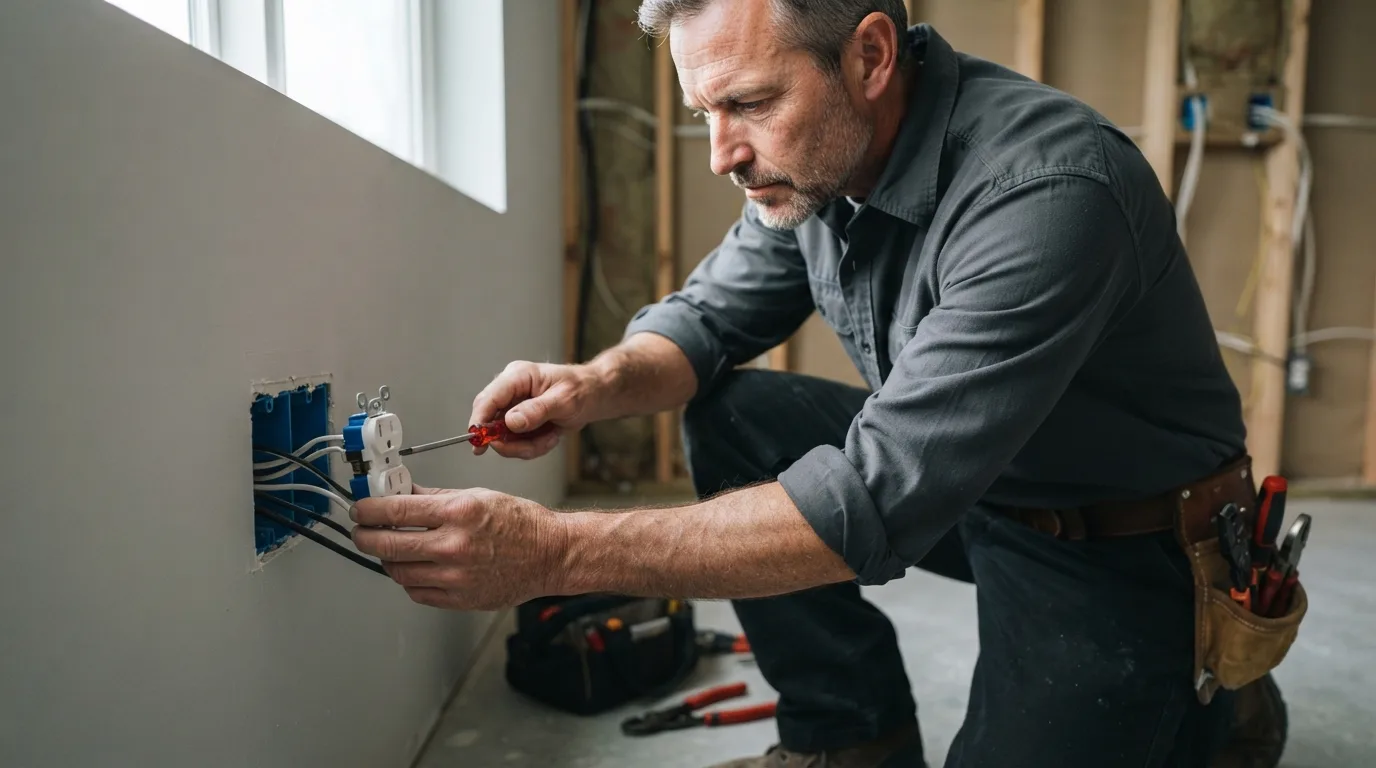

Montaż puszki i gniazd: praktyczne wskazówki dla precyzyjnego podłączenia
Montaż puszki i gniazd to etap, który decyduje o estetyce, bezpieczeństwie i bezproblemowej eksploatacji całej instalacji w inteligentnym domu. Choć prace te mogą wydawać się czysto elektryczne, w systemach zautomatyzowanych nabierają dodatkowego, strategicznego znaczenia. Kluczową kwestią jest tutaj precyzyjne zaplanowanie rozmieszczenia, biorąc pod uwagę nie tylko meble, ale także przyszłe urządzenia peryferyjne, jak czujniki ruchu, panele sterujące czy siłowniki rolet. Warto pamiętać, że gniazdo sieciowe to często serce dla stabilnego działania inteligentnych głośników czy kamer, dlatego jego lokalizacja powinna gwarantować zarówno dobry zasięg Wi-Fi, jak i wygodę podłączenia.
Podczas samego montażu puszki podtynkowej absolutnie konieczne jest jej solidne i równe osadzenie w ścianie, najlepiej z użyciem szpachli gipsowej. Luźna lub krzywo zamontowana puszka utrudni późniejsze, stabilne zamocowanie mechanizmu gniazda, co może prowadzić do iskrzenia, przegrzewania się styków, a w konsekwencji do awarii delikatnej elektroniki sterującej. Szczególną uwagę należy zwrócić na puszki wielokrotne – ich ramy montażowe muszą być idealnie wypoziomowane, aby cały panel gniazd prezentował się schludnie. W przypadku gniazd z portami USB czy modułami Bluetooth, należy zapewnić odpowiednią przestrzeń wewnątrz puszki na schowanie nadmiaru kabli, które nie mogą napierać na podłączone wtyczki.
Ostatnim, ale nie mniej ważnym krokiem jest staranne i zgodne z instrukcją podłączenie przewodów do mechanizmu gniazda lub łącznika. Przewody powinny być odpowiednio przygotowane – pozbawione izolacji na właściwą długość, a końcówki skręcone lub zaciśnięte w tulejkę. W inteligentnym domu często spotykamy gniazda podwójnej funkcji, np. z klasycznym gniazdkiem 230V i portem LAN. Tutaj precyzja jest podwójnie ważna, aby nie pomylić okablowania sieciowego z elektroenergetycznym. Po dokręceniu każdej śrubki zaciskowej warto delikatnie pociągnąć za przewód, by upewnić się o jakości połączenia. Taka drobna, praktyczna czynność może w przyszłości uchronić przed utratą zasilania kluczowego elementu systemu automatyki, którego restart bywa uciążliwy.
Podłączanie przewodów w układzie szeregowym – schemat działania i wykonanie
Podstawą wielu rozwiązań w inteligentnym domu jest umiejętność łączenia urządzeń w określone konfiguracje elektryczne, a układ szeregowy stanowi tu klasyczny, choć nie zawsze doceniany, przykład. Jego zasada działania jest prosta: komponenty, na przykład żarówki czy czujniki, łączy się w łańcuch, gdzie prąd płynie przez pierwsze urządzenie, aby dotrzeć do kolejnego. W praktyce inteligentnego domu oznacza to, że obwód jest zamknięty tylko wtedy, gdy wszystkie jego ogniwa są sprawne i włączone. Przerwanie obwodu w dowolnym punkcie – czy to przez wyłączenie przełącznika, usunięcie żarówki, czy awarię czujnika – powoduje zatrzymanie przepływu prądu przez cały łańcuch. Ta cecha, postrzegana często jako wada w tradycyjnym oświetleniu, w automatyce domowej może być wykorzystana jako funkcja bezpieczeństwa lub logiczna brama „AND”, gdzie kilka warunków musi być spełnionych jednocześnie, by obwód został zasilony.
Wykonanie takiego połączenia w domowych warunkach wymaga staranności. Kluczowa jest sekwencja podłączania: z zasilania przewód fazowy prowadzimy do pierwszego odbiornika, z niego kolejny przewód do drugiego i tak dalej, aż ostatni element obwodu połączymy z przewodem neutralnym. W kontekście inteligentnych instalacji, w układzie szeregowym można łączyć nie tylko proste żarówki, ale także inteligentne moduły lub czujniki, tworząc na przykład system zabezpieczenia, gdzie czujnik otwarcia okna i czujnik zalania muszą być jednocześnie nieaktywne, by zasilić obwód sterujący głównym zaworem wody. Należy przy tym pamiętać, że napięcie zasilania dzieli się między wszystkie podłączone szeregowo odbiorniki, co skutkuje spadkiem mocy każdego z nich. Dlatego tego typu rozwiązania stosuje się raczej do niskonapięciowych elementów sterujących lub sygnalizacyjnych w ekosystemie smart, a nie do zasilania głównych źródeł światła czy gniazd.
Rozumienie tej prostej zasady otwiera drogę do bardziej zaawansowanych projektów. Dla domowego majsterkowicza układ szeregowy to doskonały poligon doświadczalny do nauki logiki działania obwodów, która leży u podstaw nawet najbardziej złożonych systemów automatyki. Pozwala on fizycznie „zobaczyć” zasadę współzależności komponentów, co jest nieocenione przy późniejszym planowaniu rozproszonych sieci równoległych, typowych dla zaawansowanych konfiguracji inteligentnego domu. Wiedza ta stanowi fundament, dzięki któremu świadomie łączymy ze sobą urządzenia, projektując nie tylko sprawnie działające, ale także bezpieczne i energooszczędne środowisko mieszkalne.
Ostateczne sprawdzenie poprawności instalacji i pierwsze uruchomienie
Zanim naciśniesz przycisk zasilania i oddasz się radości z nowej technologii, kluczowe jest przeprowadzenie metodycznego przeglądu całej instalacji. To etap, który wielu pomija w pośpiechu, a który decyduje o stabilności i bezpieczeństwie systemu na lata. Zacznij od fizycznego sprawdzenia wszystkich elementów: czy moduły są stabilnie zamocowane, a przewody prowadzone estetycznie i bez nadmiernego naprężenia? Zwróć uwagę na gniazda sieciowe – każde urządzenie wymagające stałego połączenia Ethernet powinno być podłączone do zasilania i sieci. Dla elementów zasilanych bateryjnie, takich jak czujniki czy przyciski, upewnij się, że ogniwa są świeże i prawidłowo założone. Ta pozornie prozaiczna czynność uchroni cię przed późniejszymi, trudnymi do zdiagnozowania problemami z komunikacją.
Pierwsze uruchomienie systemu inteligentnego domu powinno być procesem stopniowym i kontrolowanym. Rozpocznij od włączenia głównego kontrolera, najczęściej bramki lub centralnej stacji, oraz routera Wi-Fi, dając im kilka minut na pełny rozruch. Następnie, zgodnie z instrukcją producenta, przejdź do konfiguracji aplikacji i dodawania poszczególnych urządzeń. Kluczowa jest tutaj cierpliwość – dodawaj moduły pojedynczo, grupami, na przykład zaczynając od oświetlenia w jednym pomieszczeniu, a potem przechodząc do czujników. Pozwoli to na łatwą identyfikację ewentualnego konfliktu i zapewni płynne mapowanie topologii sieci. Pamiętaj, że wiele systemów wykonuje w tym momencie automatyczne aktualizacje oprogramowania sprzętowego, więc nie przerywaj procesu.
Po pomyślnym sparowaniu wszystkich komponentów przychodzi czas na weryfikację komunikacji. Otwórz aplikację i sprawdź, czy status każdego urządzenia jest poprawny, a jego reakcja na polecenia – natychmiastowa i zgodna z oczekiwaniami. To idealny moment na zaprogramowanie pierwszej, prostej automatyzacji, na przykład włączenia światła w przedpokoju po wykryciu ruchu o zmierzchu. Działa ona jak test integracji całego ekosystemu. Prawdziwym sprawdzianem jest jednak symulacja codziennych scenariuszy: wyjście z domu, które powinno załączyć alarm i opuścić rolety, czy tryb nocny gaszący światła i regulujący temperaturę. Obserwuj system przez kilka dni, notując ewentualne opóźnienia lub niespodziewane reakcje – to ostatni krok przed pełnym, komfortowym użytkowaniem twojego inteligentnego domu.
