Dlaczego Czujnik Zaniku Fazu Chroni Twoją Pompę Przed Kosztowną Awarią

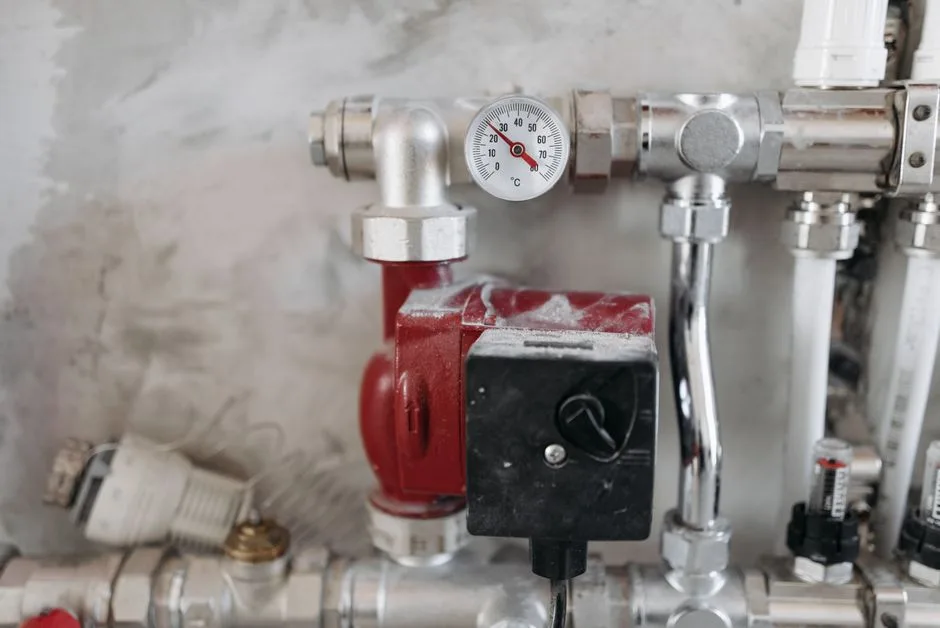

W nowoczesnym domu, gdzie pompa obiegowa centralnego ogrzewania czy pompa ciepła pracują niemal bez przerwy, stabilne zasilanie jest ich życiodajną krwią. Jednym z najgroźniejszych, a często niedocenianych zagrożeń dla tych urządzeń jest zanik jednej z faz w instalacji trójfazowej lub, w przypadku zasilania jednofazowego, przerwa w przewodzie neutralnym. To właśnie przed takimi zdarzeniami zabezpiecza specjalistyczne urządzenie - czujnik zaniku fazy. Jego działanie jest proste, ale krytyczne: nieustannie monitoruje napięcie we wszystkich przewodach i w momencie wykrycia nieprawidłowości natychmiast odcina zasilanie, chroniąc serce Twojego systemu grzewczego przed nieodwracalnym uszkodzeniem.
Dlaczego ta ochrona jest tak istotna? Pompa pozbawiona jednej fazy nie zatrzymuje się od razu, lecz próbuje pracować dalej, jednak w stanie poważnego przeciążenia. Silnik elektryczny zaczyna gwałtownie przegrzewać się, co prowadzi do degradacji izolacji uzwojeń, a w konsekwencji do ich spalenia. Koszt wymiany silnika lub całej pompy to zwykle wydatek rzędu kilkuset, a nawet kilku tysięcy złotych, nieporównywalnie wyższy od inwestycji w niewielki moduł zabezpieczający, który kosztuje od 50 do 200 złotych. Co więcej, awaria taka często zdarza się w okresie grzewczym, narażając dom na wychłodzenie i generując dodatkowe koszty awaryjnej naprawy. Czujnik działa tu jak czujny strażnik, który w ułamku sekundy podejmuje decyzję, którą człowiek mógłby zauważyć zbyt późno.
W praktyce instalacja takiego zabezpieczenia to przejaw dbałości o długoterminową ekonomikę systemu. Traktowanie pompy jako zwykłego odbiornika prądu jest błędem - to urządzenie kluczowe, od którego zależy komfort cieplny całego budynku. Czujnik zaniku fazy nie tylko zapobiega katastrofalnej awarii, ale także pośrednio chroni przed uszkodzeniami inne podzespoły, jak sterowniki czy zawory, które mogą odczuć skutki niestabilnego zasilania. W inteligentnym domu, gdzie liczy się przewidywalność i oszczędność, to małe urządzenie stanowi fundamentalny element zarządzania ryzykiem, zapewniając spokój i ciągłość działania najważniejszych systemów przez wiele sezonów.
Niezbędne Narzędzia i Materiały Do Bezpiecznego Montażu
Przystępując do montażu czujnika zaniku fazy, warto zadbać o odpowiednie przygotowanie, które znacząco wpłynie na bezpieczeństwo całej instalacji oraz jej późniejszą niezawodność. Podstawą są oczywiście narzędzia, ale ich dobór zależy od rodzaju wykonywanych prac. Do bezpiecznego montażu czujnika w rozdzielni wystarczy zestaw precyzyjnych śrubokrętów (w tym krzyżakowych i płaskich) oraz wkrętak elektryczny z regulacją momentu obrotowego, który zapobiega uszkodzeniu delikatnych obudów. Nieoceniona okaże się także dobra latarka czołowa, zapewniająca wolne ręce podczas pracy w ciemnych przestrzeniach, na przykład przy rozdzielni elektrycznej. Kluczowym aspektem jest również jakość samych materiałów eksploatacyjnych - używaj wyłącznie przewodów i złączek o odpowiednich atestach, przeznaczonych do instalacji elektrycznych, co minimalizuje ryzyko przegrzania.
Poza narzędziami fizycznymi, równie istotne są „narzędzia” w formie wiedzy i zabezpieczeń. Przed rozpoczęciem jakichkolwiek prac związanych z instalacją elektryczną, bezwzględnie należy wyłączyć napięcie w obwodzie, na którym pracujemy, i potwierdzić ten fakt za pomocą próbnika napięcia. To prosta, ale najważniejsza zasada bezpiecznego montażu. Warto również zaopatrzyć się w podstawowe środki ochrony osobistej, takie jak rękawice chroniące przed przecięciem oraz okulary. Dla osób planujących bardziej zaawansowane prace, jak podłączenie czujnika w starszej rozdzielni, niezbędne może okazać się użycie miernika uniwersalnego do weryfikacji ciągłości obwodów i obecności napięcia na wszystkich fazach. Pamiętaj, że nawet najprostszy montaż wymaga staranności - dokładne dociągnięcie zacisków, poprawne ułożenie przewodów z zapasem na ewentualne przyszłe modyfikacje oraz schludne oznaczenie okablowania to praktyki, które zaprocentują latami bezawaryjnej pracy Twojej instalacji. Finalnie, inwestycja w odpowiednie narzędzia i materiały to inwestycja w spokój i trwałość całego systemu.
Gdzie i Jak Poprawnie Zamontować Czujnik w Skrzynce Elektrycznej
Montaż czujnika w skrzynce elektrycznej to kluczowy etap, który decyduje o skuteczności całego systemu zabezpieczenia. Podstawową zasadą jest wybór miejsca, które zapewni urządzeniu stabilne warunki pracy i dostęp do niezbędnych sygnałów. Czujnik należy umieścić wewnątrz rozdzielnicy, ale z dala od elementów generujących znaczące ciepło, takich jak transformatory czy styki dużych rozłączników. Optymalna lokalizacja to zazwyczaj górna lub boczna ścianka obudowy, co minimalizuje ryzyko przypadkowego uszkodzenia podczas prac serwisowych. Należy również unikać bezpośredniego sąsiedztwa przewodów zasilających dużych prądów, aby pole elektromagnetyczne nie zakłócało precyzyjnych pomiarów.
Kluczowe dla poprawnej instalacji jest zapewnienie czujnikowi dostępu do monitorowanych parametrów. Urządzenie należy podłączyć do zacisków fazowych za głównym zabezpieczeniem, zgodnie ze schematem dostarczonym przez producenta. Większość czujników zaniku fazy montuje się na szynie DIN obok zabezpieczeń, co ułatwia prowadzenie przewodów i późniejszą diagnostykę. Sama skrzynka elektryczna powinna być szczelna i sucha, ponieważ wilgoć i pył mogą wpływać na żywotność i dokładność nawet najlepszego sprzętu. Przed montażem bezwzględnie należy odłączyć napięcie i upewnić się, że przewody zasilające czujnik są odpowiednio zabezpieczone i oznaczone.
Ostateczna konfiguracja i test to etapy, których nie wolno pomijać. Po fizycznym zamocowaniu i podłączeniu zasilania, konieczna jest weryfikacja, czy czujnik prawidłowo reaguje na symulowane zaniki fazy. W tym momencie warto sprawdzić, czy diody sygnalizacyjne działają zgodnie z dokumentacją i czy wyjście przekaźnikowe poprawnie przełącza się w przypadku wykrycia nieprawidłowości. Praktycznym rozwiązaniem jest rozważenie montażu czujnika z funkcją opóźnienia czasowego, który pozwala uniknąć zbędnych wyłączeń podczas krótkotrwałych spadków napięcia w sieci. Poprawnie zamontowany czujnik działa dyskretnie w tle, stanowiąc czujne oko systemu, które w porę ostrzeże przed potencjalnym zanikiem fazy, asymetrią napięć czy nieprawidłową kolejnością faz, zapewniając bezpieczeństwo i spokój użytkowników.
Podłączenie Przewodów Krok Po Kroku: Schemat dla Majsterkowicza
Przed przystąpieniem do fizycznego łączenia przewodów w rozdzielni kluczowe jest dokładne zaplanowanie całej instalacji. Zacznij od narysowania schematu, na którym zaznaczysz lokalizację wszystkich elementów - od głównego zabezpieczenia, przez czujnik zaniku fazy, po stycznik sterujący pracą pompy. Ta „mapa połączeń” pozwoli oszacować długość potrzebnych kabli, uniknąć ich plątania i zidentyfikować potencjalne problemy, zanim wkręcisz pierwszy kołek. Pamiętaj, że w przeciwieństwie do typowych instalacji domowych, tutaj pracujesz z napięciem trójfazowym, dlatego precyzja jest równie ważna co bezpieczeństwo.
W praktyce większość instalacji opiera się na przewodach wielożyłowych, np. typu YDY 5×1,5 mm², które w jednej osłonie mieszczą pięć osobnych żył. To znacznie ułatwia prowadzenie tras. Podczas podłączania ściśle trzymaj się dokumentacji producenta czujnika - pomyłka w przypisaniu przewodu do zacisku może prowadzić do braku komunikacji lub uszkodzenia sprzętu. Dla czujnika zaniku fazy zwykle wystarczy podłączenie trzech przewodów fazowych L1, L2, L3 oraz przewodu neutralnego N. Izoluj wszystkie połączenia za pomocą złączek samozaciskowych lub lutowania z koszulką termokurczliwą, aby zapobiec ich rozwarciu się z czasem. Każdą żyłę oznacz zgodnie z normą kolorystyczną: brązowy, czarny i szary dla faz, niebieski dla neutralnego.
Kluczowym rozwiązaniem, o którym często zapominają majsterkowicze, jest użycie stycznika w obwodzie pompy. Czujnik zaniku fazy zwykle nie jest przystosowany do bezpośredniego przełączania dużych prądów rozruchowych silnika, dlatego jego wyjście steruje cewką stycznika, który dopiero załącza zasilanie pompy. Nawet jeśli dziś montujesz zabezpieczenie tylko dla jednej pompy, rozważ pozostawienie zapasowych przewodów w rozdzielni na ewentualną rozbudowę instalacji w przyszłości. Ponadto, mimo że pracujesz w rozdzielni z wyłączonym napięciem, zawsze sprawdzaj próbnikiem brak obecności napięcia na wszystkich zaciskach. Po zakończeniu prac, zanim zamkniesz obudowę na stałe, przetestuj każdą funkcję systemu - sprawdź reakcję czujnika na symulowany zanik fazy i działanie stycznika. To ostatni moment na łatwe poprawki w okablowaniu, który warto wykorzystać.
Jak Przeprowadzić Test Poprawności Instalacji i Działania Czujnika
Po udanej instalacji czujnika zaniku fazy kluczowym etapem, który często bywa pomijany, jest przeprowadzenie kompleksowego testu jego poprawności działania. Ten krok to coś więcej niż potwierdzenie, że urządzenie się włącza; to weryfikacja, czy czujnik faktycznie „widzi” i interpretuje stan sieci zgodnie z naszymi oczekiwaniami oraz czy jego reakcje są adekwatne do zaistniałej sytuacji. Praktyczny test można rozpocząć od symulacji zaniku jednej fazy. Dla czujnika trójfazowego oznacza to odłączenie jednego z przewodów fazowych na czas testu, obserwując czas reakcji i pewność wyłączenia stycznika. W przypadku czujnika z kontrolą kolejności faz, warto sprawdzić, czy urządzenie prawidłowo reaguje na zamianę dwóch faz miejscami.
Istotnym aspektem testu poprawności instalacji jest również weryfikacja integracji czujnika z resztą systemu. Samo zaświecenie diody sygnalizacyjnej to dopiero początek. Należy sprawdzić, czy czujnik faktycznie steruje stycznikiem i czy pompa zatrzymuje się w momencie wykrycia nieprawidłowości. Tutaj często wychodzą na jaw subtelne błędy, takie jak zbyt mały przekrój przewodów sterowniczych lub złe podłączenie cewki stycznika. Warto przeprowadzić te testy kilkukrotnie, ponieważ niektóre usterki, jak luźne połączenia, mogą ujawnić się dopiero po pewnym czasie pracy. Zwróć także uwagę na zachowanie czujnika podczas powrotu napięcia - czy automatycznie załącza pompę, czy wymaga ręcznego resetu, co może być pożądaną funkcją w niektórych zastosowaniach.
Ostatecznie, dobrym zwyczajem jest prowadzenie przez kilka dni obserwacji pracy całego systemu. Pozwala to wychwycić fałszywe zadziałania lub, przeciwnie, momenty ciszy, gdy czujnik nie zareagował, a powinien. Takie „ciche” błędy są często trudniejsze do wykrycia niż te oczywiste. Rzetelnie przeprowadzony test daje pewność, że czujnik nie jest jedynie ozdobą, lecz aktywnym i inteligentnym strażnikiem Twojej pompy, którego działanie jest przewidywalne i w pełni zintegrowane z codzienną eksploatacją systemu grzewczego.
Najczęstsze Błędy Przy Montażu, Których Należy Unikać
Montaż czujnika zaniku fazy to inwestycja, która ma chronić Twoją pompę przed awarią, jednak popełnione na wczesnym etapie błędy mogą zamienić tę wizję w źródło codziennych frustracji. Kluczowym, a często bagatelizowanym problemem, jest pominięcie etapu planowania i testowania. Wielu użytkowników, podekscytowanych perspektywą zabezpieczenia, kupuje czujnik bez zastanowienia nad jego parametrami i kompatybilnością z istniejącą instalacją. Rezultatem jest urządzenie o niewłaściwym zakresie napięć lub bez funkcji kontroli asymetrii, które nie spełnia swojej roli. Przykładowo, czujnik przeznaczony do sieci 230V nie będzie poprawnie działał w instalacji 400V, a model bez kontroli asymetrii nie wykryje groźnego spadku napięcia na jednej z faz. Dlatego jeszcze przed zakupem warto dokładnie sprawdzić parametry swojej instalacji i dobrać czujnik pod kątem jej specyfiki.
Drugą, fundamentalną kwestią jest niedoinwestowanie w odpowiednie zabezpieczenia w rozdzielni oraz pominięcie stycznika tam, gdzie jest on konieczny. Czujnik zaniku fazy zwykle ma ograniczoną obciążalność styków, zwykle do 5-8 A, co przy pompie o większej mocy może prowadzić do ich szybkiego zużycia lub zwarć. Stawianie wszystkiego na bezpośrednim podłączeniu pompy do czujnika to prosta droga do uszkodzenia obu urządzeń. Dla elementów o większej mocy, takich jak pompy głębinowe czy cyrkulacyjne o mocy powyżej 1,5 kW, warto rozważyć zastosowanie stycznika, który zapewni niezawodność i odciąży styki czujnika. Podobnie, wielu instalatorów zapomina o sprawdzeniu, czy czujnik ma funkcję histerezy czasowej, co przy wahaniach napięcia w sieci prowadzi do częstego załączania i wyłączania pompy.
Wreszcie, częstym błędem jest ignorowanie zaleceń producenta dotyczących kierunku montażu i temperatury pracy. Montaż czujnika w bezpośrednim sąsiedztwie źródeł ciepła, jak transformatory czy styczniki, może prowadzić do przegrzewania się urządzenia i błędnych odczytów. Rozsądniej jest wybierać miejsce z odpowiednią wentylacją i z dala od elementów generujących ciepło, nawet jeśli wymaga to poprowadzenia nieco dłuższych przewodów. Cierpliwość i modułowe podejście pozwalają uniknąć sytuacji, w której zaawansowane technologicznie zabezpieczenie staje się uciążliwe w codziennej eksploatacji.
Co Zrobić Gdy Czujnik Sygnalizuje Problem: Diagnostyka i Rozwiązania
Gdy czujnik zaniku fazy zaczyna migotać na czerwono lub pompa niespodziewanie się zatrzymuje, pierwszym krokiem jest zachowanie spokoju. Większość problemów ma proste źródło, a ich diagnoza przypomina proces eliminacji znany z codziennych domowych usterek. Zacznij od sprawdzenia najoczywistszych elementów: stanu zabezpieczeń w rozdzielni, poprawności podłączenia przewodów oraz ewentualnych luźnych zacisków, które mogły zakłócić pracę czujnika. Na przykład, czujnik może sygnalizować zanik fazy, jeśli jeden z przewodów fazowych delikatnie wysunął się z zacisku lub na jego styku osadził się kurz. Podobnie, fałszywe alarmy często wynikają z wahań napięcia w sieci zasilającej, szczególnie w okresach wzmożonego obciążenia sieci elektroenergetycznej.
Jeśli podstawowe czynności nie pomogą, czas na głębszą diagnostykę, która często wymaga współpracy z resztą instalacji. System zabezpieczenia pompy to sieć powiązanych ze sobą elementów, więc problem z czujnikiem może być symptomem awarii innego urządzenia. Warto tymczasowo odłączyć stycznik od czujnika, aby sprawdzić, czy czujnik działa poprawnie w izolacji. Może się okazać, że czujnik prawidłowo wykrywa stan sieci, ale stycznik nie załącza pompy z powodu uszkodzonej cewki lub zablokowanego mechanizmu. W takich przypadkach sprawdzenie ciągłości obwodu sterowania miernikiem uniwersalnym bywa rozwiązaniem magicznie naprawiającym komunikację między urządzeniami.
Gdy samodzielne działania zawiodą, kluczowe staje się zrozumienie logiki działania producenta. Współczesne czujniki często prowadzą własną, wewnętrzną diagnostykę, a jej kody błędów są dostępne w dokumentacji lub na obudowie urządzenia. Rozszyfrowanie komunikatu „błąd asymetrii” czy „błąd kolejności faz” daje konkretny kierunek działania. Pamiętaj, że trwałe problemy z czujnikiem, który utracił poprawność odczytów lub stale podaje błędne sygnały, mogą wskazywać na zużycie sprzętu. Elektronika w rozdzielni, choć wydajna, ma swoją żywotność, a upływ czasu lub zmiana warunków sieciowych w budynku mogą wymagać wymiany urządzenia na nowszy model z funkcją automatycznego restartu. Ostatecznie, systematyczna konserwacja, jak okresowe sprawdzanie dociągnięcia zacisków i aktualizacja wiedzy o stanie sieci, jest najskuteczniejszą metodą prewencji, minimalizującą ryzyko nagłych niespodzianek.
