Przygotowanie rozdzielnicy: kluczowe elementy przed montażem
Przed przystąpieniem do fizycznego montażu rozdzielnicy w inteligentnym domu, kluczowe znaczenie ma staranne przygotowanie projektu i komponentów. To etap, który decyduje o przyszłej niezawodności, bezpieczeństwie i skalowalności całej instalacji. Podstawą jest stworzenie szczegółowej mapy obwodów, która precyzyjnie określi, które urządzenia lub grupy urządzeń będą zarządzane przez poszczególne moduły. W przeciwieństwie do tradycyjnej instalacji, gdzie liczy się głównie zabezpieczenie mocy, tutaj myślimy kategoriami funkcji: wydzielamy osobne obwody dla oświetlenia, rolet, gniazd ogólnego użytku oraz urządzeń o wysokim poborze mocy, jak klimatyzacja czy płyta indukcyjna. Pozwala to na precyzyjną kontrolę i uniknięcie przeciążeń pojedynczych modułów.
Niezwykle istotnym elementem przygotowawczym jest dobór samej szafy rozdzielniczej oraz przewodów. Obudowa powinna być wyraźnie większa niż w standardowych instalacjach, aby zapewnić swobodny przepływ powietrza dla modułów, które mogą się nagrzewać, oraz pozostawić zapas miejsca na przyszłe rozbudowy. Kluczową kwestią jest także zaplanowanie i poprowadzenie okablowania strukturalnego – wysokiej jakości skrętki kategorii co najmniej 6e – które stanowi kręgosłup komunikacji dla systemów działających w protokołach takich jak KNX czy Ethernet. Warto od razu doprowadzić takie przewody do rozdzielnicy z kluczowych punktów w domu, nawet jeśli początkowo nie wszystkie zostaną wykorzystane.
Ostatnim filarem przygotowań jest selekcja komponentów wykonawczych. Poza standardowymi wyłącznikami różnicowoprądowymi i nadprądowymi, sercem systemu będą moduły aktorów (silnikowe, bistabilne, żarzeniowe) oraz sterowniki logiczne. Należy zwrócić uwagę na ich kompatybilność z wybranym systemem automatyki oraz sumaryczne obciążenie prądowe, które muszą obsłużyć. Przed montażem warto również fizycznie zaplanować rozmieszczenie tych elementów w szafie, grupując moduły według funkcji, co znacznie ułatwi późniejszą konfigurację programistyczną i ewentualne serwisowanie. Pamiętajmy, że dobrze zaprojektowana i przygotowana rozdzielnica to nie koszt, lecz inwestycja w bezawaryjne działanie inteligentnego domu na lata.
Bezpieczeństwo przede wszystkim: odłącz zasilanie i sprawdź napięcie
Zanim przystąpisz do jakichkolwiek prac instalacyjnych czy modernizacyjnych w swoim inteligentnym domu, fundamentalną zasadą jest całkowite odłączenie zasilania w obwodzie, którym się zajmujesz. To nie jest jedynie sugestia, ale absolutna konieczność, która chroni zarówno Ciebie, jak i delikatną elektronikę urządzeń. Nawet wymiana zwykłej ściemniacza na model sterowany aplikacją wymaga tej procedury. Pamiętaj, że wyłączenie światła za pomocą włącznika nie jest równoznaczne z odcięciem napięcia – obwód może być wciąż pod napięciem na zaciskach. Jedynym bezpiecznym rozwiązaniem jest przełączenie odpowiedniego bezpiecznika w domowej rozdzielnicy lub wykręcenie właściwej przepływki.
Po odłączeniu zasilania kluczowym krokiem jest weryfikacja, czy na przewodach rzeczywiście nie ma napięcia. Tutaj z pomocą przychodzi prosty, lecz niezastąpiony przyrząd – próbnik napięcia lub multimetr. Warto potraktować to narzędzie jako obowiązkowy element zestawu majsterkowicza inteligentnego domu. Przykładowo, przed podłączem nowego termostatu sieciowego do istniejącego okablowania, należy dotknąć końcówkami próbnika każdego z przewodów, upewniając się, że wskazówka pozostaje w spoczynku lub wyświetlacz multimetru pokazuje zero. Ta czynność daje pewność, że możemy bezpiecznie kontynuować pracę.
Ostatnim, często pomijanym, etapem jest zabezpieczenie odłączonego obwodu przed przypadkowym włączeniem. W przypadku rozdzielnicy z bezpiecznikami wkładkowymi wystarczy schować je do kieszeni. Jeśli korzystamy z nowoczesnych wyłączników modułowych, można na nich zawiesić niewielką blokadę lub po prostu przykleić karteczkę z wyraźnym ostrzeżeniem dla domowników. Taka praktyka jest szczególnie ważna przy bardziej złożonych projektach, jak rozbudowa systemu oświetlenia, które mogą zajmować dłuższy czas. Te kilka minut poświęcone na rygorystyczne przestrzeganie zasad bezpieczeństwa stanowi najtańsze i najskuteczniejsze ubezpieczenie, pozwalając cieszyć się później inteligentnym domem bez niepotrzebnego ryzyka.
Rozplanowanie i montaż obudowy rozdzielnicy w szafie
Rozplanowanie przestrzeni w szafie RTV, która pomieści także obudowę rozdzielnicy elektrycznej, to kluczowy etap projektowania inteligentnego domu. Należy zacząć od precyzyjnego wymiarowania, biorąc pod uwagę nie tylko gabaryty samej szafy, ale również głębokość potrzebną na ukrycie wszystkich przewodów oraz zapewnienie swobodnego przepływu powietrza. Obudowa rozdzielnicy musi być łatwo dostępna do ewentualnych przeglądów, dlatego warto rozważyć jej umieszczenie w bocznej lub dolnej części szafy, z dala od największego kłębowiska okablowania multimedialnego. Praktycznym rozwiązaniem jest pozostawienie kilku centymetrów luzu z każdej strony, co ułatwi późniejszy montaż i serwisowanie, a także zapobiegnie przegrzewaniu się modułów sterujących.
Sam montaż obudowy wymaga staranności i uwzględnienia specyfiki mebla. Jeśli szafa ma tylne panele, konieczne będzie ich wycięcie lub zdemontowanie, aby wyprowadzić wiązki kabli. Solidne zamocowanie obudowy do stabilnych elementów konstrukcyjnych szafy jest absolutnie niezbędne – zwykłe płyty wiórowe mogą nie zapewnić wystarczającego oparcia dla ciężkiego osprzętu. Warto wykorzystać specjalne wsporniki lub profile montażowe, które dystrybuują ciężar. Kluczową kwestią pozostaje prowadzenie okablowania; przewody zasilające powinny być poprowadzone oddzielnie od instalacji niskoprądowej (LAN, audio, czujniki), minimalizując tym samym ryzyko zakłóceń w działaniu systemów automatyki.
Finalnie, dobrze rozplanowana i zamontowana obudowa w szafie to inwestycja w estetykę i funkcjonalność. Pozwala ona na ukrycie przed wzrokiem skomplikowanej „neurologii” inteligentnego domu, zachowując czysty i minimalistyczny wygląd wnętrza. Jednocześnie taki układ ułatwia logiczne zarządzanie okablowaniem, gdzie każdy przewód ma swoją określoną drogę i przeznaczenie. Pamiętajmy, że ten etap prac ma charakter fundamentu – wszelkie niedoróbki czy pośpiech na tym etapie mogą skutkować trudnościami w późniejszej rozbudowie systemu lub problemami z codzienną eksploatacją. Przemyślane rozplanowanie to gwarancja, że szafa będzie nie tylko eleganckim meblem, ale także sprawnie działającym centrum sterowania całym domem.
Podłączanie przewodów fazowych i neutralnych do wyłącznika różnicowoprądowego
Podłączenie przewodów fazowych i neutralnych do wyłącznika różnicowoprądowego to kluczowy etap, od którego zależy nie tylko poprawne działanie instalacji, ale przede wszystkim bezpieczeństwo mieszkańców. W przeciwieństwie do zwykłych wyłączników nadmiarowoprądowych, które chronią przed przeciążeniem i zwarciem, wyłącznik różnicowoprądowy pełni funkcję osobistego strażnika, wykrywając nawet niewielkie upływy prądu, które mogłyby doprowadzić do porażenia. Jego sercem jest toroidalny przekładnik różnicowy, który nieustannie porównuje wartość prądu wpływającego przewodem fazowym z wartością prądu wypływającego przewodem neutralnym. Gdy te wartości się różnią, co oznacza, że część prądu „ucieka” – na przykład przez uszkodzoną izolację lub ciało człowieka – urządzenie w ułamku sekundy rozłącza obwód.
Praktyczne podłączenie wymaga precyzji i zachowania zasady, że zarówno przewód fazowy, jak i neutralny danego obwodu muszą przechodzić przez ten sam wyłącznik różnicowoprądowy. W standardowych modelach jednofazowych, do zacisków oznaczonych symbolem wejścia (często „L” i „N”) podłączamy przewód fazowy i neutralny prowadzący od rozdzielnicy głównej. Następnie z zacisków wyjściowych wyprowadzamy te przewody dalej, do zabezpieczeń nadprądowych poszczególnych obwodów. Kluczowym insightem jest zrozumienie, że wyłącznik różnicowoprądowy nie wymaga osobnego przewodu uziemiającego do swojej pracy – jego działanie opiera się na monitorowaniu bilansu prądu w przewodach czynnych. Błędem, który całkowicie paraliżuje jego funkcjonalność, jest na przykład połączenie neutralnej szyny rozdzielnicy bezpośrednio z zaciskiem neutralnym przed wyłącznikiem, co omija mechanizm porównujący.
Ostatecznym sprawdzianem poprawnego montażu jest testowanie za pomocą przycisku „T” znajdującego się na obudowie urządzenia. Jego naciśnięcie symuluje kontrolny upływ prądu, co powinno natychmiast wyzwolić wyłącznik. Regularne wykonywanie tego testu, przynajmniej raz w miesiącu, to prosty, a zarazem niezwykle ważny nawyk, który potwierdza gotowość systemu do działania. Pamiętajmy, że nawet najlepszy wyłącznik różnicowoprądowy jest tylko elementem układanki; musi współpracować z poprawnie wykonaną instalacją z efektywnym uziemieniem, aby zapewnić pełną ochronę przed skutkami awarii w inteligentnym domu.

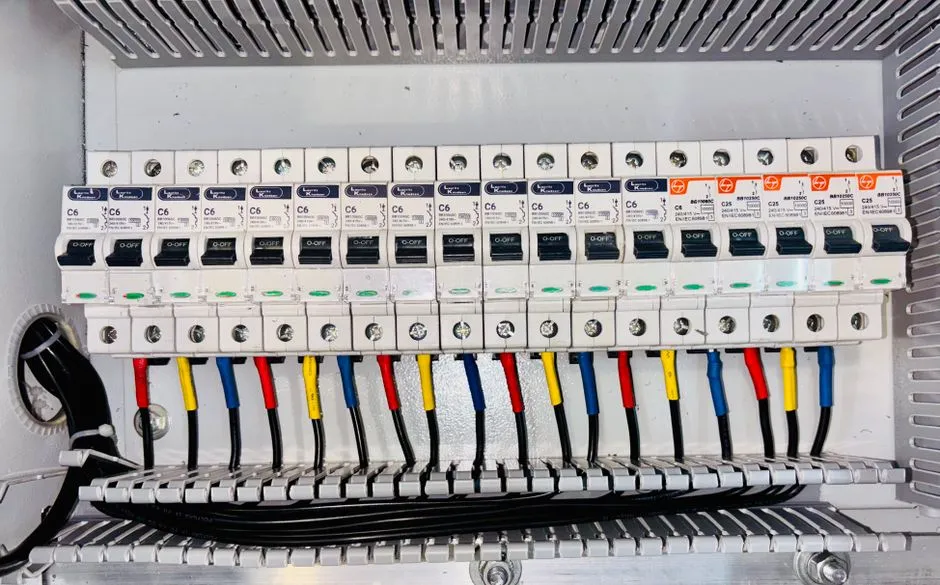

Montaż zabezpieczeń nadprądowych i ich połączenie z różnicówką
Montaż zabezpieczeń nadprądowych i ich integracja z wyłącznikiem różnicowoprądowym to kluczowy etap budowy bezpiecznej instalacji w inteligentnym domu. Choć oba te urządzenia pełnią odmienne funkcje – wyłączniki nadprądowe chronią przed skutkami przeciążeń i zwarć, a różnicówka przed porażeniem prądem – ich współpraca jest niezbędna dla zapewnienia pełnej ochrony. W praktyce montaż zaczyna się od odpowiedniego dobrania parametrów obu komponentów do przewidywanych obciążeń obwodów oraz do specyfiki pomieszczeń, takich jak łazienka czy kuchnia, gdzie ryzyko porażenia jest podwyższone. Prawidłowe połączenie wymaga, by wyłącznik różnicowoprądowy obejmował swoim działaniem wszystkie zabezpieczenia nadprądowe w danym obwodzie, tworząc logiczną hierarchię.
W kontekście inteligentnego domu szczególnie istotne staje się rozważenie rozdzielenia obwodów. Warto zaplanować osobne linie dla systemów o krytycznym znaczeniu, jak sterowanie ogrzewaniem, monitoring czy serwery zarządzające automatyka, zabezpieczając je dedykowanymi układami nadprądowymi i różnicówką. Daje to nie tylko bezpieczeństwo, ale i ułatwia późniejszą diagnostykę w razie wyłączenia zasilania – wiadomo wtedy, która część instalacji uległa awarii. Nowoczesne rozdzielnice pozwalają na zgrabne zamontowanie modułów obok siebie, co ułatwia fizyczne połączenie ich za pomocą szyn zbiorczych, ale kluczowa jest wiedza i precyzja wykonania.
Ostatecznie, dobrze wykonana instalacja z poprawnie połączonymi zabezpieczeniami nadprądowymi i różnicówką stanowi niewidoczną, lecz fundamentalną warstwę dla każdej zaawansowanej technologii smart home. Gwarantuje, że awaria pojedynczego urządzenia, na przykład inteligentnej lodówki, nie sparaliżuje całej domowej sieci, a ewentualne zagrożenie dla mieszkańców zostanie błyskawicznie zneutralizowane. Jest to inwestycja w niezawodność, która umożliwia bezpieczne korzystanie z wygód automatyki, bez obaw o stabilność jej zasilania i ochronę osób.
Końcowe podłączenia obwodów i sprawdzenie poprawności instalacji
Po zakończeniu fizycznego montażu wszystkich urządzeń i poprowadzeniu przewodów, nadchodzi kluczowy etap, od którego zależy bezawaryjne działanie całego systemu inteligentnego domu. Chodzi o staranne i metodyczne wykonanie końcowych podłączeń w punktach rozdzielczych, takich jak szafa rack czy puszki instalacyjne. W tej fazie niezwykle ważna jest czystość pracy – każdy przewód powinien być trwale i czytelnie oznaczony, a połączenia w zaciskach śrubowych lub na listwach montażowych dokładnie dokręcone. Luźny kontakt jest jednym z najczęstszych powodów późniejszych, trudnych do zdiagnozowania problemów, jak losowe rozłączenia czujników czy niestabilność działania modułów wykonawczych.
Następnie, przed pierwszym uruchomieniem, absolutnie konieczne jest elektryczne sprawdzenie poprawności instalacji. Należy zweryfikować ciągłość obwodów oraz brak zwarć między przewodami, a przede wszystkim – przy pomocy miernika – upewnićć się, że napięcie zasilania dostarczane do każdego modułu jest stabilne i mieści się w wymaganym przez producenta zakresie. To prosty krok, który może uchronić przed uszkodzeniem kosztownych komponentów. Równie istotne jest sprawdzenie poprawności instalacji w kontekście logicznym, czyli zgodności z przygotowanym wcześniej schematem. Czy przewód od czujnika ruchu w przedpokoju faktycznie trafił do właściwego wejścia w centrali? Czy gniazdo sterowane jest podpięte pod odpowiedni moduł przekaźnikowy? Błąd na tym etapie oznacza konieczność żmudnego mapowania połączeń w oprogramowaniu.
Dopiero po pomyślnym przejściu tych testów można przystąpić do konfiguracji systemu w dedykowanej aplikacji. Warto jednak pamiętać, że fizyczna instalacja stanowi fundament – żadne, nawet najbardziej zaawansowane oprogramowanie, nie naprawi błędnie podłączonego obwodu lub niestabilnego zasilania. Praktycznym insightem jest prowadzenie na bieżąco uproszczonej dokumentacji „jak podłączyłem”, na przykład w formie zdjęć telefonem wnętrza puszki przed zamknięciem jej klapą. To nieoceniona pomoc w przyszłej rozbudowie systemu lub troubleshootingu, gdy po latach trzeba będzie odnaleźć konkretny kabel. Finalnie, ten żmudny proces weryfikacji procentuje bezszelestnym działaniem automatyki, gdzie użytkownik skupia się na wygodzie, a nie na technicznych problemach.
Testowanie działania różnicówki Legrand i procedura powypadkowa
Testowanie działania różnicówki Legrand to kluczowy element dbałości o bezpieczeństwo instalacji elektrycznej w inteligentnym domu. Choć nowoczesne wyłączniki różnicowoprądowe tej marki cechują się wysoką niezawodnością, zaleca się regularne sprawdzanie ich funkcjonalności, zwykle raz w miesiącu. Procedura jest niezwykle prosta i polega na naciśnięciu przycisku „TEST” znajdującego się na obudowie urządzenia. Powinno to skutkować natychmiastowym wyłączeniem zasilania w chronionym obwodzie, co potwierdza prawidłową reakcję mechanizmu na symulowany prąd upływu. Brak takiej reakcji jest sygnałem alarmowym, wskazującym na potencjalną awarię zabezpieczenia i konieczność jego bezzwłocznej wymiany przez uprawnionego elektryka.
W kontekście inteligentnego domu, gdzie wiele urządzeń pozostaje w stanie czuwania lub pracuje autonomicznie, sprawna różnicówka jest pierwszą linią obrony przed porażeniem prądem czy pożarem. Warto pamiętać, że samo działanie przycisku testującego nie sprawdza całej instalacji, a jedynie mechanizm wyłączający wewnątrz samego modułu. Pełną diagnostykę, włącznie z pomiarem rzeczywistej wartości prądu różnicowego, mogą przeprowadzić tylko specjaliści z odpowiednim sprzętem, co warto uwzględnić podczas okresowych przeglądów całego systemu.
Procedura powypadkowa, czyli działania po zadziałaniu różnicówki Legrand, wymaga metodycznego podejścia. Jeśli wyłącznik zadziałał samoczynnie, nie należy go natychmiast ponownie włączać. Pierwszym krokiem jest odłączenie od zasilania wszystkich urządzeń na chronionym obwodzie, co w inteligentnym domu można często ułatwić poprzez zdalne sterowanie gniazdkami. Następnie ponowne załączenie różnicówki wskaże, czy przyczyną była chwilowa usterka sieci. Jeśli teraz pozostaje ona włączona, problem leżał w którymś z podłączonych odbiorników, które należy sprawdzać po kolei, podłączając je z powrotem. Gdy jednak zabezpieczenie znów się wyłączy przy odłączonych urządzeniach, źródłem problemu jest najprawdopodobniej sama instalacja elektryczna, a jej diagnozę i naprawę należy powierzyć fachowcom, gdyż próby samodzielnego obejścia zabezpieczenia stwarzają śmiertelne zagrożenie.
