Przygotowanie pompy wody do pracy: rola kondensatora
Przed pierwszym uruchomieniem pompy wody, na przykład w pralce, zmywarce czy systemie nawadniania, wielu użytkowników skupia się na podłączeniu węży i zasilania, zapominając o kluczowym elemencie elektrycznym, jakim jest kondensator. To niewielkie, cylindryczne urządzenie pełni rolę swoistego „rozrusznika” dla silnika elektrycznego pompy. W momencie włączenia, silnik potrzebuje znacznie większego momentu obrotowego, aby wprawić wirnik i łopatki w ruch, niż do jego późniejszego utrzymania. Kondensator, magazynując i gwałtownie oddając ładunek elektryczny, dostarcza tej niezbędnej, dodatkowej mocy rozruchowej, tworząc swego rodzaju „kopnięcie” dla silnika.
Bez sprawnego kondensatora pompa może w ogóle nie ruszyć, charakterystycznie „buczeć” bez podejmowania pracy lub też uruchamiać się z wyraźnym opóźnieniem, co prowadzi do przegrzewania uzwojeń silnika. Co istotne, kondensatory w pompach AGD są często projektowane jako elementy rozruchowe, co oznacza, że po wprawieniu silnika w ruch obwód elektryczny wyłącza je z działania. Dlatego ich awaria nie zawsze unieruchamia urządzenie całkowicie – w niektórych konstrukcjach pompa może pracować, ale z nadmiernym obciążeniem, co w dłuższej perspektywie skutkuje przedwczesnym zużyciem. W praktyce, przygotowując pompę do pracy, warto zweryfikować kondensator wizualnie (czy nie jest spuchnięty, nie ma wycieków) oraz, w miarę możliwości, sprawdzić jego pojemność multimetrem, porównując wynik z wartością naniesioną na obudowie.
Zrozumienie tej prostej zależności pozwala na lepszą diagnostykę domowego sprzętu. Gdy pompa cyrkulacyjna w bojlerze przestaje reagować, a silnik wydaje cichy pomruk, przed wymianą całego zespołu warto rozważyć tanią wymianę właśnie tego komponentu. Podobnie w przypadku automatycznych systemów nawadniania ogrodu – sezonowe przeglądy powinny obejmować kontrolę połączeń elektrycznych i stanu kondensatora w pompie głębinowej, ponieważ wilgoć i zmienne temperatury przyspieszają jego degradację. Dbanie o ten mały detal znacząco przedłuża żywotność całego układu hydraulicznego.
Bezpieczeństwo przede wszystkim: odłącz zasilanie i sprawdź napięcie
Zanim przystąpisz do jakiejkolwiek czynności serwisowej czy czyszczenia przy urządzeniu AGD, fundamentalną i niepodważalną zasadą jest całkowite odłączenie go od źródła prądu. To nie tylko wyciągnięcie wtyczki z gniazdka, ale także, w przypadku urządzeń z wbudowaną elektroniką, odłączenie ich od instalacji na dłuższy czas, by wyładowały się kondensatory. Pamiętaj, że nawet pozornie niegroźne czyszczenie parownika lodówki czy usuwanie fusów z ekspresu do kawy może skończyć się porażeniem, jeśli urządzenie jest w trybie stand-by lub ma uszkodzoną izolację. To podstawowy krok, który powinien wejść w nawyk, podobnie jak zapinanie pasów bezpieczeństwa w samochodzie.
Jednak samo odłączenie zasilania to czasem za mało. W profesjonalnym podejściu, zwłaszcza gdy planujemy prace przy elementach, które mogły magazynować energię (jak silniki lub wspomniane kondensatory), niezbędne jest sprawdzenie napięcia. Można to zrobić za pomocą prostego i niedrogiego multimetru ustawionego na pomiar napięcia zmiennego. Dotknięcie końcówkami miernika do punktów, gdzie w normalnych warunkach występuje napięcie, daje nam pewność, że obwód jest rzeczywiście de-energowany. To szczególnie ważne w starszych domach, gdzie bywają błędne instalacje lub w przypadku awarii, która mogła spowodować nieoczekiwane pozostanie napięcia na obudowie.
Warto spojrzeć na tę procedurę nie jako na uciążliwy obowiązek, lecz jako na inwestycję w swoje zdrowie i trwałość sprzętu. Prąd elektryczny jest niewidzialny i bezlitosny; nie daje drugiej szansy. Nawet niskie napięcie z sieci, w połączeniu z wilgotnymi dłońmi czy metalowym narzędziem, stwarza śmiertelne zagrożenie. Praktykując te zasady, chronimy nie tylko siebie, ale także delikatną elektronikę urządzeń przed przypadkowym zwarciem podczas naszych manipulacji. Finalnie, te kilka dodatkowych minut poświęconych na rygorystyczne sprawdzenie warunków pracy przekłada się na spokój ducha i gwarancję, że nasze domowe AGD będzie nam służyło bezpiecznie przez wiele lat.
Identyfikacja przewodów i zacisków w twojej pompie
Zanim przystąpisz do jakichkolwiek prac przy pompie, kluczowe jest bezpieczne i poprawne rozpoznanie jej przewodów oraz zacisków. Większość domowych pomp, takich jak pompy głębinowe czy obiegowe, posiada standardowo trzy przewody: fazowy (L), neutralny (N) oraz ochronny (PE). Ich identyfikacja to podstawa, która nie tylko gwarantuje prawidłowe działanie urządzenia, ale przede wszystkim twoje bezpieczeństwo. Przewód fazowy, zwykle w izolacji brązowej, czarnej lub szarej, odpowiada za doprowadzenie napięcia. Neutralny, najczęściej w kolorze niebieskim, stanowi drogę powrotu dla prądu. Żółto-zielony przewód to zawsze uziemienie ochronne, którego nigdy nie wolno pomijać, ponieważ w przypadku awarii odprowadza niebezpieczne napięcie w głąb ziemi.
W praktyce kolory mogą czasem odbiegać od normy, zwłaszcza w starszych instalacjach lub urządzeniach sprowadzanych z innych rynków. Dlatego absolutnie niezbędne jest wsparcie się dokumentacją techniczną twojej konkretnej pompy – instrukcja obsługi to nie ozdobnik, lecz mapa prowadząca do sukcesu. Jeśli jej nie posiadasz, poszukaj tabliczki znamionowej na obudowie urządzenia, gdzie często znajduje się schemat połączeń. W ostateczności, przy zachowaniu wszelkich środków ostrożności i odłączeniu napięcia, pomocny może okazać się multimetr ustawiony na pomiar ciągłości, który pozwoli prześledzić, który przewód prowadzi do którego zacisku wewnątrz skrzynki przyłączeniowej pompy.
Pomyłka w podłączeniu, szczególnie zamiana przewodu fazowego z neutralnym, może doprowadzić do natychmiastowego uszkodzenia silnika pompy lub sprawić, że urządzenie będzie działać w sposób nieefektywny i głośny. Co więcej, błędne podłączenie przewodu ochronnego pozbawia cię fundamentalnej ochrony przed porażeniem. Pamiętaj, że prace przy instalacji elektrycznej pompy, zwłaszcza tej zasilanej bezpośrednio z sieci trójfazowej, wymagają często kwalifikacji. Jeśli czujesz jakąkolwiek niepewność, zleć tę czynność wykwalifikowanemu elektrykowi – inwestycja w fachową usługę jest zawsze tańsza niż koszty naprawy pompy lub, co gorsza, konsekwencje wypadku.
Dobór odpowiedniego kondensatora: na co zwrócić uwagę

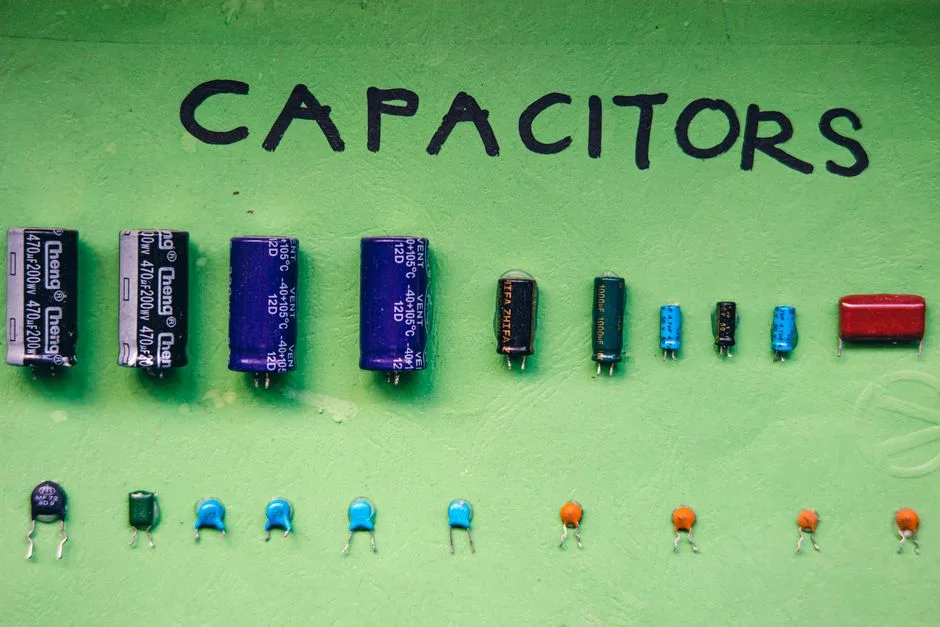

Wybór właściwego kondensatora do naprawy lub serwisu urządzenia AGD może decydować o trwałości całej naprawy. Choć element ten wydaje się niepozorny, jego parametry są kluczowe dla stabilnej pracy silników, układów sterowania czy kompresorów. Podstawą jest oczywiście pojemność wyrażona w mikrofaradach (µF), która musi być idealnie dopasowana do wartości oryginalnej. Nawet niewielkie odchylenie, zwłaszcza w urządzeniach z silnikiem jednofazowym, jak pralki czy wentylatory, może prowadzić do spadku momenu rozruchowego, przegrzewania się uzwojeń i przedwczesnej awarii. Równie istotne jest napięcie pracy kondensatora, które powinno być równe lub wyższe od tego w zastępowanym komponencie. Zastosowanie modelu z niższym napięciem granicznym grozi jego szybkim przebiciem i uszkodzeniem.
Poza suchymi parametrami liczbowymi, materialną różnicę robi technologia wykonania i przeznaczenie. W praktyce domowego majsterkowicza najczęściej spotyka się kondensatory rozruchowe i robocze. Te pierwsze, często spotykane w lodówkach, załączają się tylko na moment uruchomienia silnika i charakteryzują się specyficzną budową. Zamiana kondensatora rozruchowego na roboczy, nawet o tej samej pojemności, skończy się jego zniszczeniem. Dlatego tak ważne jest odczytanie oznaczeń ze starej części lub dokumentacji, zwracając uwagę na symbole jak „SPP” dla rozruchowych czy „MPP” dla roboczych. W nowoczesnych urządzeniach, np. w płytach indukcyjnych czy zasilaczach awaryjnych, królują natomiast kondensatory elektrolityczne, które są bardzo wrażliwe na temperaturę i mają określoną polaryzację.
Ostatnim, często pomijanym aspektem, jest jakość wykonania i źródło zakupu. Kondensatory z niepewnych źródeł mogą mieć znacząco zawyżone parametry, co w krótkim czasie odbije się na pracy urządzenia. Warto wybierać komponenty od uznanych producentów branżowych, które gwarantują stabilność parametrów w szerokim zakresie temperatur i długą żywotność. Pamiętajmy, że dobry kondensator to nie tylko chwilowe przywrócenie działania sprzętu, ale inwestycja w kolejne lata jego bezawaryjnej eksploatacji. Jego prawidłowy dobór to zatem połączenie precyzyjnego odczytu danych technicznych ze świadomym wyborem komponentu o odpowiedniej konstrukcji i pochodzeniu.
Poprawne podłączenie przewodów do zacisków kondensatora
Poprawne podłączenie przewodów do zacisków kondensatora to kluczowy etap naprawy lub konserwacji wielu urządzeń AGD, takich jak silniki w pralkach, lodówkach czy klimatyzatorach. Choć operacja wydaje się prosta, błąd w tej kwestii może prowadzić do poważnych konsekwencji – od natychmiastowego spalenia elementu, przez uszkodzenie uzwojeń silnika, aż po nieprawidłową pracę całego urządzenia. Fundamentem bezpieczeństwa jest identyfikacja zacisków: zazwyczaj kondensatory posiadają wyraźne oznaczenia, gdzie zacisk oznaczony symbolem „C” lub często kolorem czerwonym przeznaczony jest do stałego podłączenia do zasilania, natomiast zaciski „FAN” (wentylator) i „HERM” (sprężarka) lub oznaczone literami „L” i „R” służą do podłączenia odpowiednich uzwojeń silnika. Warto pamiętać, że w przypadku kondensatorów bipolarnych, powszechnie stosowanych w AGD, polaryzacja nie ma znaczenia, jednak bezwzględnie należy przestrzegać przypisania przewodów do właściwych gniazd funkcjonalnych.
Przed przystąpieniem do jakichkolwiek prac, absolutnie konieczne jest całkowite odłączenie urządzenia od sieci elektrycznej oraz rozładowanie kondensatora. Nawet po odłączeniu w jego wnętrzu może pozostawać niebezpieczny ładunek; bezpiecznym rozwiązaniem jest zwarcie jego zacisków za pomocą narzędzia z izolowaną rękojeścią, na przykład śrubokręta. Praktycznym insightem, który ułatwia późniejszy montaż, jest wykonanie zdjęcia oryginalnego okablowania przed rozłączeniem przewodów. Jeśli to niemożliwe, pomocne może być notowanie, gdzie podłączony był każdy kolor przewodu. Sam proces podłączania wymaga staranności mechanicznej – końcówki przewodów powinny być oczyszczone, a po włożeniu pod odpowiedni śrubokręt dokręcone na tyle mocno, aby zapewnić trwały i pewny styk, ale bez przesady, który mógłby uszkodzić zacisk.
Ostatecznym sprawdzeniem poprawności wykonanej pracy jest uruchomienie urządzenia i obserwacja jego działania. Silnik powinien ruszać płynnie, bez charakterystycznego „buczenia” czy wyraźnych problemów z rozruchem, a jego praca w cyklu musi być stabilna. Właściwie podłączony kondensator pełni swoją rolę efektywnie, tworząc niezbędne przesunięcie fazowe dla wirnika, co bezpośrednio przekłada się na energooszczędność i cichą pracę sprzętu. Pamiętajmy, że ta pozornie drobna czynność ma fundamentalne znaczenie dla żywotności całego mechanizmu, a poświęcenie kilku dodatkowych minut na weryfikację połączeń to inwestycja w długoterminowe i bezpieczne funkcjonowanie naszego urządzenia gospodarstwa domowego.
Weryfikacja połączeń i pierwsze uruchomienie pompy
Przed pierwszym uruchomieniem pompy wodnej, niezależnie od tego, czy jest to nowe urządzenie, czy sprzęt po zimowej przerwie, poświęcenie kilkunastu minut na dokładną kontrolę może uchronić nas przed kosztownymi awariami i kłopotliwymi wyciekami. Kluczowe jest sprawdzenie wszystkich połączeń mechanicznych. Zaciski na wężach zasilających i tłocznych powinny być dokręcone, ale z wyczuciem – zbyt mocny moment obrotowy może uszkodzić uszczelki lub sam wąż. Warto również zweryfikować stan uszczelek w miejscach łączenia rur; nawet drobne pęknięcia lub utrata elastyczności mogą prowadzić do podciekania. W przypadku pomp głębinowych szczególną uwagę zwracamy na zabezpieczenie kabla zasilającego oraz jakość połączenia z rurą tłoczną, które narażone są na stałe działanie ciśnienia.
Kolejnym krokiem jest przygotowanie hydrauliczne układu. Pompa samozasysająca wymaga zalania wodą przed startem – nie wolno tego zaniedbać, gdyż praca „na sucho” błyskawicznie uszkadza uszczelnienie i wirnik. Napełnienie komory i przewodu ssawnego eliminuje również powietrze, które mogłoby uniemożliwić prawidłowe rozpoczęcie pracy. Dla pomp zatapialnych sprawa jest prostsza, ale i tu warto upewnić się, że urządzenie jest całkowicie zanurzone, co zapewni jego chłodzenie i zapobiegnie tzw. pracy na sucho. W systemach z hydroforem należy sprawdzić ciśnienie w zbiorniku przeponowym, które zazwyczaj powinno oscylować wokół 1,5–2,0 bar. Zbyt niskie ciśnienie spowoduje zbyt częste załączanie się pompy, skracając jej żywotność.
Pierwsze uruchomienie to moment prawdy. Włączamy zasilanie i od razu nasłuchujemy. Prawidłowo działająca pompa powinna pracować równomiernie, bez gwałtownych wibracji, stukania czy ostrych dźwięków świadczących o tarciu elementów. W ciągu pierwszych minut obserwujemy wszystkie sprawdzane wcześniej połączenia pod kątem ewentualnego przeciekania. Jeśli pompa ma manometr, odczytujemy wartość ciśnienia – powinna ona stabilizować się w oczekiwanym zakresie. Pamiętajmy, że wiele nowoczesnych modeli posiada zabezpieczenia termiczne i przeciwprzepięciowe, ale ich działanie nie zwalnia nas z obowiązku uważnego nadzoru nad tym pierwszym cyklem pracy. Ta inwestycja czasu procentuje latami bezawaryjnej eksploatacji.
Rozwiązywanie typowych problemów po podłączeniu kondensatora
Podłączenie kondensatora, choć wydaje się prostym zadaniem, czasem prowadzi do nieoczekiwanych komplikacji. Jednym z częstszych problemów jest brak oczekiwanego efektu, na przykład gdy silnik urządzenia nadal pracuje z trudnością lub nie uzyskuje pełnej mocy. Przyczyną często jest błędne dopasowanie parametrów – kondensator o zbyt małej pojemności nie zapewni potrzebnego „kopnięcia” rozruchowego, a zbyt duży może powodować przegrzewanie się uzwojeń. Kluczowe jest zatem precyzyjne odczytanie wartości mikrofaradów (µF) oraz napięcia pracy z tabelki znamionowej starego kondensatora lub dokumentacji technicznej urządzenia. Pamiętajmy, że napięcie nowego elementu może być równe lub wyższe od oryginalnego, ale nigdy niższe.
Innym typowym wyzwaniem jest pojawienie się charakterystycznego buczenia lub brak możliwości ręcznego pokręcenia wirnikiem po włączeniu zasilania. Symptomy te często wskazują na błąd w podłączeniu przewodów, zwłaszcza w układach z kondensatorem rozruchowym i fazowym. W uproszczeniu, kondensator musi być wpięty w odpowiednią gałąź obwodu uzwojeń silnika, a zamiana przewodów roboczego i rozruchowego skutkuje właśnie takimi efektami. Warto tu działać metodycznie: przed demontażem starego kondensatora warto zrobić zdjęcie połączeń lub oznaczyć przewody znacznikami. Analogia do wymiany bezpiecznika jest tu trafna – sam element może być sprawny, ale jeśli trafi w niewłaściwe miejsce, cały system nie zadziała prawidłowo.
Po udanej instalacji warto przeprowadzić prosty test praktyczny. Uruchom urządzenie i przez kilka pierwszych cykli pracy zwróć uwagę na nietypowe dźwięki oraz czy silnik nabiera prędkości płynnie, bez wyraźnych oporów. Kondensator w trakcie pracy może się delikatnie nagrzewać, ale nie może być gorący. Nadmierne ciepło lub wybrzuszenie obudowy to sygnały alarmowe wskazujące na awarię elementu lub przeciążenie obwodu. Prawidłowo podłączony i dobrany kondensator działa dyskretnie, a jego skuteczność mierzona jest poprawą dynamiki i cichszym działaniem napędu. Ostatecznie, jego rola jest podobna do dobrze naoliwionego łożyska – nie jest widoczna, ale bez niej cały mechanizm pracuje ciężko i nieefektywnie.
